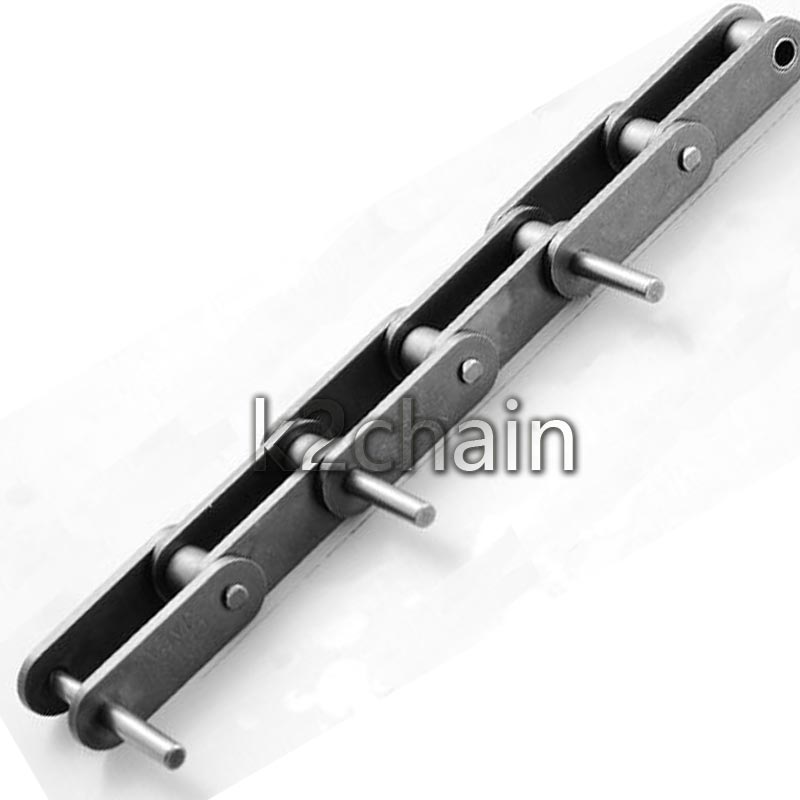

双节距加长销链条,带有一端或者两端外伸的销轴,此种型式的销轴称之为D式销轴,是用来安装一些特殊附件用的。

D式销轴可以使用在每一节连接上,或者是用在给定的间隔上。

它们往往是在直径和长度方面为了某些特殊的目的而制造。

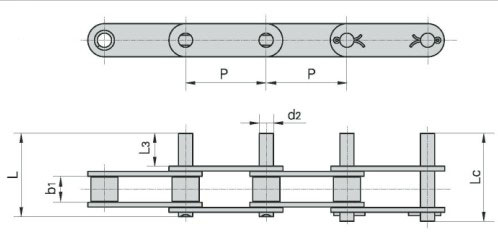

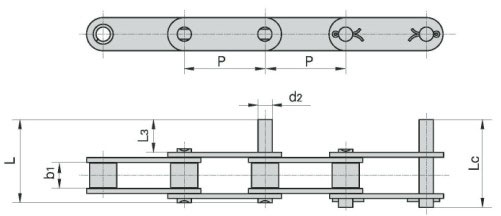

DIN/ISO链号 ANSI链号 P b1 d2 L3 L Lc
mm mm mm mm mm mm
C208A C2040 25.40 7.85 3.96 9.5 25.1 26.2
C208AL C2042 25.40 7.85 3.96 9.5 25.1 26.2
C210A C2050 31.75 9.40 5.08 11.9 31.3 33.1
C210AL C2052 31.75 9.40 5.08 11.9 31.3 33.1
C212A C2060 38.10 12.57 5.94 14.3 38.6 40.6
C212AL C2062 38.10 12.57 5.94 14.3 38.6 40.6
C212AH C2060H 38.10 12.57 5.94 14.3 42.0 43.8
C212AHL C2062H 38.10 12.57 5.94 14.3 42.0 43.8
C216A C2080 50.80 15.75 7.92 19.1 50.3 53.3
C216AL C2082 50.80 15.75 7.92 19.1 50.3 53.3
C216AH C2080H 50.80 15.75 7.92 19.1 53.5 55.0
C216AHL C2082H 50.80 15.75 7.92 19.1 53.5 55.0
C220A C2100 63.50 18.90 9.53 23.8 61.8 66.1
C220AL C2102 63.50 18.90 9.53 23.8 61.8 66.1
C220AH C2100H 63.50 18.90 9.53 23.8 65.0 68.3
C220AHL C2102H 63.50 18.90 9.53 23.8 65.0 68.3
C224AH C2120H 76.20 25.22 11.10 28.6 79.6 83.6
C224AHL C2122H 76.20 25.22 11.10 28.6 79.6 83.6
C232AH C2160H 101.60 31.75 14.27 38.1 103.0 107.8
C232AHL C2162H 101.60 31.75 14.27 38.1 103.0 107.8
双节距加长销链条参数
