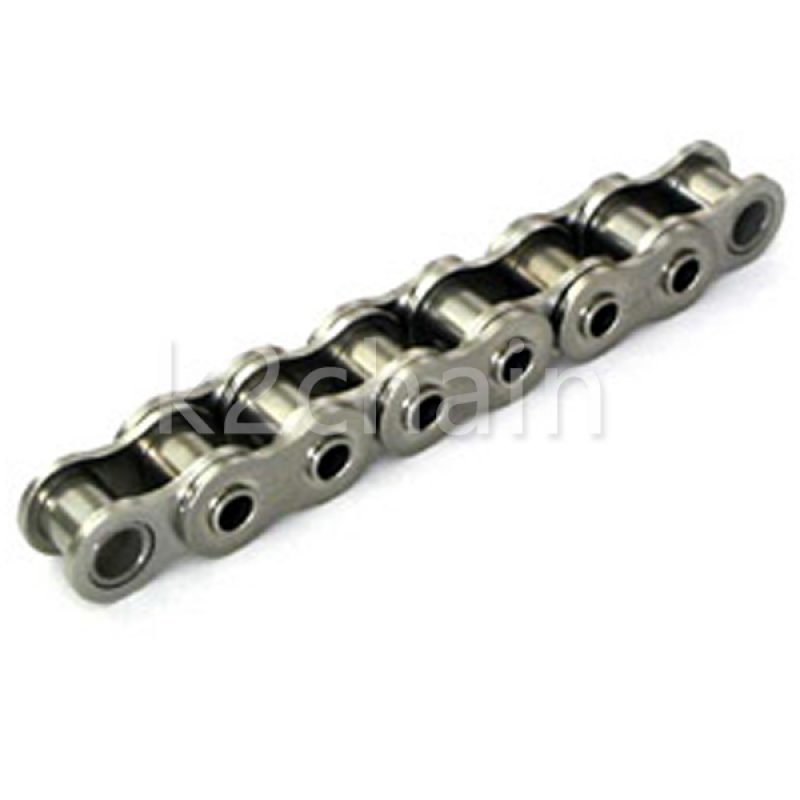

- 短节距空心销轴链条介绍

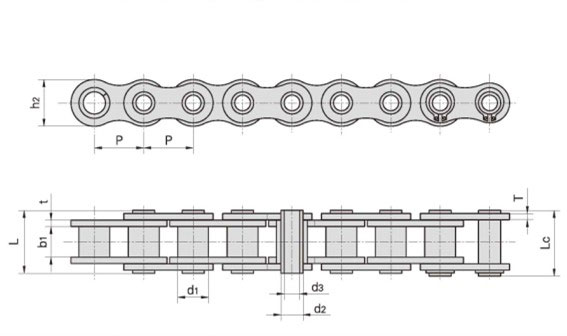

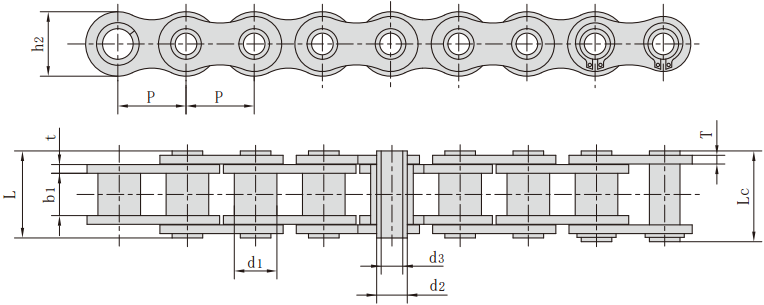

- 短节距空心销轴链条尺寸
用空心销轴连接的链条,根据客户的要求可以自由附加或取下销轴、横杆等附件。空心销轴可以安装棒或其他附件使用。
短节距空心销轴链条用于输送，附件或横杆可插入链条任一链节而无需拆卸链条。
所有销轴都是空心的，具有可自由调整附件安装位置的优点。适用于低速，低载荷而对耐力要求不是很高的情况。
| 链号 | 节距 | 套简直径 | 内节内宽 | 销轴直径 | 销轴长度 | 内链板高度 | 链板厚度 | 极限拉伸载荷 | 平均拉伸载荷 | 每米长重 | ||
| Chain No. | P | d1 max | b1 min | d2 max | d3 min | L max | Lc max | h2 max | t/T max | Q min | Q0 | q |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/LB | kN | kg/m | |
| 08BHPF | 12.7 | 8.51 | 7.75 | 6.55 | 4.5 | 16.4 | 17.6 | 11.8 | 1.6/1.3 | 11.1/2523 | 12.1 | 0.56 |
| 08BHPF5 | 12.7 | 8.51 | 7.75 | 6.3 | 4.5 | 16.8 | 18 | 12 | 1.6 | 9.6/2182 | 10.6 | 0.62 |
| 10BHPF3 | 15.875 | 10.16 | 9.65 | 7.02 | 5.13 | 19.5 | 20.5 | 14.7 | 1.7 | 10/2272 | 11.5 | 0.86 |
| 10BHPF4 | 15.875 | 10.16 | 9.50 | 7.2 | 5 | 19.8 | 21.3 | 14 | 2.03/1.6 | 12.5/2840 | 14 | 0.82 |
| 12BHPF2 | 19.05 | 12.07 | 11.68 | 8.09 | 6 | 22.7 | 23.9 | 16.1 | 1.85 | 14/3180 | 16 | 0.82 |
| 12BHPF3 | 19.05 | 12.07 | 11.70 | 8.22 | 5.75 | 23.6 | 24.9 | 16.2 | 2.42/1.85 | 16/3636 | 18 | 1.14 |
| 16BHPF3 | 25.4 | 15.88 | 17.02 | 11.5 | 8.20 | 35.3 | 37.0 | 23.2 | 4/3.1 | 49/11136 | 52.2 | 2.26 |
| 16BHPF4 | 25.4 | 11.7 | 13.5 | 8 | 4.30 | 28.9 | 30.2 | 21.3 | 3 | 30/6818 | 33 | 1.81 |
| 40HP | 12.7 | 7.95 | 7.85 | 5.63 | 4 | 16.5 | 17.6 | 12 | 1.5 | 11/2500 | 12.2 | 0.54 |
| 50HP | 15.875 | 10.16 | 9.4 | 7.03 | 5.13 | 20.7 | 21.9 | 15.09 | 2.03 | 20/4545 | 22.6 | 0.91 |
| 50HPF4 | 15.875 | 10.16 | 8.8 | 7.03 | 5.13 | 19.9 | 21.1 | 15.09 | 2.03 | 18/4180 | 19.2 | 0.89 |
| 60HP | 19.05 | 11.91 | 12.7 | 8.31 | 6 | 25.8 | 26.8 | 18 | 2.42 | 24/5455 | 26.9 | 1.29 |
| 60HPF1 | 19.05 | 11.91 | 12.7 | 8.31 | 5.01 | 25.5 | 26.8 | 18 | 2.42 | 28/6364 | 30.9 | 1.37 |
| 80HP | 25.4 | 15.88 | 15.75 | 11.4 | 8.05 | 32.5 | 33.8 | 24 | 3.25 | 50/11364 | 52 | 2.26 |
| 80HPF1 | 25.4 | 11.7 | 13.50 | 7.8 | 4 | 27 | 28.4 | 21.50 | 2.42 | 27.44/6236 | 29.3 | 1.5 |
| 80HPF2 | 25.4 | 15.88 | 15.75 | 11.4 | 8.4 | 32.5 | 33.8 | 24 | 3.25 | 45/10227 | 48 | 2.23 |
| A2080HP | 50.8 | 15.88 | 15.75 | 11.4 | 8.05 | 32.4 | 33.8 | 24 | 3.25 | 42.3/9615 | 46.1 | 1.6 |
