B系列传动用滚子链以其高强度和持久耐疲劳著称,尺寸完全遵循BS标准,可组装成单排、双排和多排,以适用所传动的功率和不同的配置空间。

根据不同的工作环境,可供选择经镀锌、镀镍、镀铬、达克罗等不同表面涂层处理的链条。

以传动用滚子链为基础,根据用途安装如A、SA、K、SK、D型等各种附件,构成了物料输送领域中应用最广泛的链条产品,适合不同工业领域的多样化需求。 实验数据表明,链条磨损与润滑油的选择相关,科艾传动在滚子链出厂初期,提供表面防锈的油膜,能够起到长效润滑减摩的效果,而且它的品质符合欧盟REACH规范,更环保。

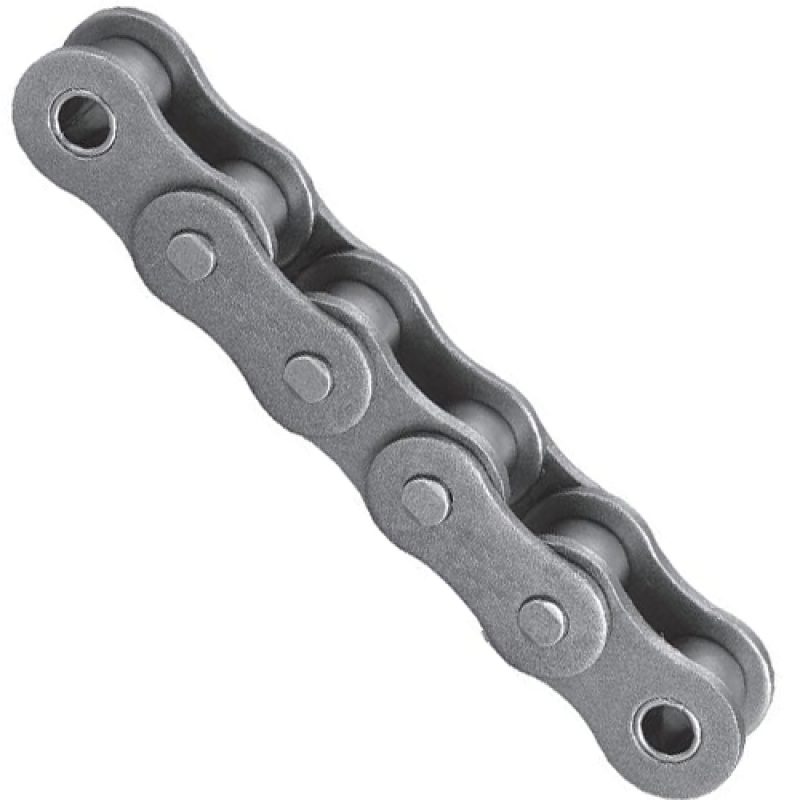

B系列单排链条
B系列单排链条

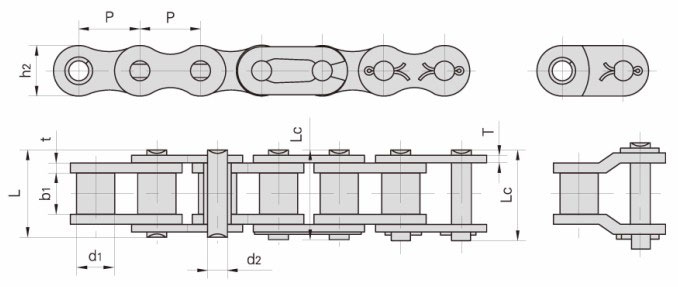

DIN/ISO 链号 节距 滚子直径 内节内宽 销轴直径 销轴长度 销轴长度 内链板高度 链板厚度 极限拉伸载荷
P d1 max b1 min d2 max L min Lc max h2 max t/T max Q min
mm mm mm mm mm mm mm mm kN
04B-1 6.00 4.00 2.80 1.85 6.80 7.80 5.00 0.60 3.00/682
05B-1 8.00 5.00 3.00 2.31 8.20 8.90 7.10 0.80 5.00/1136
*06B-1 9.525 6.35 5.72 3.28 13.15 14.1 8.20 1.30 9.00/2045
08B-1 12.70 8.51 7.75 4.45 16.70 18.20 11.80 1.60 18.00/4091
10B-1 15.875 10.16 9.65 5.08 19.50 20.9 14.70 1.70 22.4/5091
12B-1 19.05 12.07 11.68 5.72 22.50 24.20 16.00 1.85 29.0/6591
16B-1 25.40 15.88 17.02 8.28 36.10 37.40 21.00 4.15/3.1 60.0/13636
20B-1 31.75 19.05 19.56 10.19 41.30 45.00 26.40 4.5/3.5 95.00/21591
24B-1 38.10 25.40 25.40 14.63 53.40 57.80 33.20 6.0/4.8 160.0/36364
28B-1 44.45 27.94 30.99 15.90 65.10 69.50 36.70 7.5/6.0 200.0/45455
32B-1 50.80 29.21 30.99 17.81 66.00 71.0 42.00 7.0/6.0 250.0/56818
40B-1 63.50 39.37 38.10 22.89 82.20 89.20 52.96 8.5/8.0 355.0/80682
48B-1 76.20 48.26 45.72 29.24 99.10 107.0 63.80 12/10 560.0/127272
B系列单排链条参数

*直链板
