科艾传动油田滚子链,为确保这些链条高的可靠性,零件的加工技术显得至关重要,相比于其它链条的生产制造,具有以下特性:

1、链板:更宽的腰部尺寸,提高链板疲劳强度 ;

2、更高等级的合金钢材料,严格控制化学成分,获得一致的热处理结果 ;

3、热处理后钢球挤孔,预压应力的存在获得最佳的抗裂纹延展能力 ;

4、过盈配合的连接链板的孔口带成形锥角,方便客户安装,但不减弱其抗疲劳性能;

5、销轴、套筒、滚子,优化的碳氮共渗微变形处理工艺,销轴保持近乎完美的直线度;

6、挤压成型的套筒和滚子,具有更高的圆度、同轴度和表面粗糙度 ;

7、炉内气氛准确检测和控制的热处理设备;

石油链条

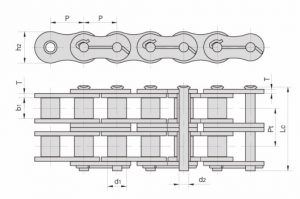

双排石油链条结构

ANSI 链号 链号 节距 节距 滚子直径 内节内宽 销轴直径 销轴长度 内链板高度 链板厚度 排距 极限拉伸载荷 每米长重
P P dl max b1 min d2 max Lc max h2 max T max Pt Q min q
mm inch mm mm mm mm mm mm mm kN/LB kq/m
80 16S-1 25.4 1 15.88 15.75 7.92 37.55 24.1 3.25 55.6/12500 2.60
100 20S-1 31.75 11/4 19.05 18.9 9.53 44.3 30.0 4.0 86.87/19500 3.91
120 24S-1 38.1 11/2 22.23 25.22 11.10 54.4 36.2 4.8 125.1/28100 5.62
140 28S-1 44.45 13/4 25.40 25.22 12.70 59.0 42.2 5.6 170.27/38300 7.50
160 32S-1 50.8 2 28.58 31.55 14.27 69.6 48.2 6.4 222.4j/50000 10.10
180 36S-1 57.15 21/4 35.71 35.48 1.7.46 78.6 54.3 7.2 281.47/63300 13.45
200 40S-1 63.5 21/2 39.68 37.85 19.85 87.2 60.3 8.0 347.5/78100 16.15
80-2 16S-2 25.4 1 15.88 15.75 7.92 66.8 24.1 3.25 29.29 111.2/25000 5.15
100-2 20S-2 31.75 11/4 19.05 18.9 9.53 80.5 30.1 4.0 35.76 173.74/39000
120-2 24S-2 38.10 11/2 22.23 25.22 11.10 99.7 36.2 4.8 45.44 250.2/56200 11.70
140-2 28S-2 44.45 13/4 25.40 25.22 12.7 107.8 42.2 5.6 48.87 340.54/76600 15.14
160-2 32S-2 50.80 2 28.58 31.55 14.27 127.5 48.2 6.4 58.55 444.8/100000 20.14
180-2 36S-2 57.15 21/4 35.71 35.48 17.46 14.4.4 54.3 7.2 65.84 562.94/126600 29.22
200-2 40S-2 63.5 21/2 39.68 37.85 19.85 158.8 60.3 8.0 71.55 695/156200 32.24
80-3 16S-3 25.4 1 15.88 15.75 7.92 96.1 24.1 3.25 29.29 166.8/37500 7.89
100-3 20S-3 31.75 11/4 19.05 18.9 9.53 116.3 30.1 4.0 35.76 260.61/58500 11.77
120-3 24S-3 38.1 11/2 22.23 25.22 11.10 145.2 36.2 4.80 45.44 375.3K/4300 17.53
140-3 28S-3 44.45 13/4 25.40 25.22 12.70 156.8 42.2 5.6 48.87 510.81/114900 22.20
160-3 32S-3 50.8 2 28.58 31.55 14.27 186.6 48.2 6.4 58.55 667.2/15000 30.02
180-3 36S-3 57.15 21/4 35.71 35.48 17.46 210.2 54.3 7.2 65.84 844.41/189900 38.22
200-3 40S-3 63.5 21/2 39.68 37.85 19.85 230.4 60.3 8.0 71.55 1042.5/234300 49.03
230H-3 40HS-3 63.5 21/2 39.68 37.85 19.85 249.6 60.3 9.5 78.31 1042.5/234300 56.74
双排石油链条参数

石油链条

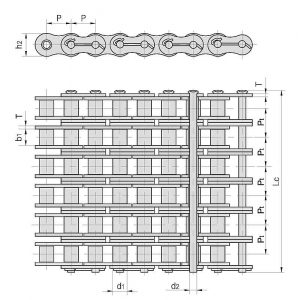

多排石油链条

ANSI链号 链号 节距Pitch 节距 Pitch 滚子直径 内节内宽 销轴直径 销轴长度 内链板高度 链板厚度 排距 极限拉伸载荷 每米长重
ANSI Chain NO Chain N0. p p d1 max b1 min d2 max Lc max h2 max T max Pt Q min q
mm inch mm mm mm mm mm mm mm KN/LB kg/m
80-4 16S-4 25.4 1 15.88 15.75 7.92 122.9 24.1 3.25 29.29 222.4/50000 10.24
100-4 20S-4 31.750 11/4 19.05 18.90 9.53 151.5 30.1 4 35.76 347.48/78000 15.39
120-4 24S-4 38.1 11/2 22.23 25.22 11.10 190.6 36.2 4.8 45.44 500.4/112400 22.19
140-4 28S-4 44.45 13/4 25.40 25.22 12.70 205.7 42.2 5.6 48.87 681.08/153200 29.63
160-4 32S-4 50.8 2 28.58 31.55 14.27 245.2 48.2 6.4 58.55 889.6/200000 39.94
200-4 40S-4 63.5 21/2 39.68 37.85 19.85 302.0 60.3 8 71.55 1390/312400 63.6
80-5 16S-5 25.4 1 15.88 15.75 7.92 152.2 24.1 3.25 29.29 278/62500 12.79
100-5 20S-5 31.75 11/4 19.05 18.9 9.53 187.8 30.1 4 35.76 434.35/97500 19.22
120-5 24S-5 38.1 11/2 22.23 25.22 11.1 236.1 36.2 4.8 45.44 625.5/140500 27.7
140-5 28S-5 44.45 13/4 25.4 25.22 12.7 254.6 42.2 5.6 48.87 851.35/193486 39.2
160-5 32S-5 50.8 2 28.58 31.75 14.27 303.3 48.2 6.4 58.55 112/252724 52.4
80-6 16S-6 25.4 1 15.88 15.75 7.92 181.5 24.1 3.25 29.29 333.6/75000 15.34
100-6 20S-6 31.75 11/4 19.05 18.9 9.53 223.6 30.1 4 35.76 521.22/117000 23.05
120-6 24S-6 38.1 11/2 22.23 25.22 11.1 281.6 36.2 4.8 45.44 750.6/168600 33.24
140-6 28S-6 44.45 13/4 25.4 25.22 12.7 303.4 42.2 5.6 48.87 1021.62/229800 44.38
160-6 32S-6 50.8 2 28.58 31.55 14.27 362.3 48.2 6.4 58.55 133.4/300000 59.83
200-6 40S-6 63.5 21/2 39.68 37.85 19.85 445 60.3 8 71.55 2085/468600 95.23
80-8 16S-8 25.4 1 15.88 15.75 7.92 240 24.1 3.25 29.29 444.8/100000 20.44
100-8 20S-8 31.75 11/4 19.05 18.9 9.53 295.1 30.1 4 35.76 694.96/156000 30.71
120-8 24S-8 38.1 11/2 22.23 25.22 11.1 372.4 36.2 4.8 45.44 1000.8/224800 44.28
140-8 28S-8 44.45 13/4 25.4 25.22 12.7 401.1 42.2 5.6 48.87 1362.16/309578 62.21
多排石油链条
