自润滑免加油链条
  • 自润滑免加油链条

  • 链条介绍
  • 链条参数

自润滑链条,由多节链板通过转动轴可转动地连接而成,在相邻的两节链板的连接处设有滚轮,所述的转动轴上可转动地套有自润滑轴瓦,该自润滑轴瓦上固定地套有套筒,所述的套筒上固定有轴承的内圈,轴承的外圈上固定有滚轮。自润滑轴瓦上有油,可不断地对转动轴进行润滑,使得套筒不会与转动轴产生严重的磨损,可延长其使用寿命。

科艾自润滑滚子链的范畴已不仅仅限于O形密封圈链条,已有更多的新技术和新材料在应用,如工程塑料链节、自润滑工程塑料轴承和双金属内表层轧制改性聚四氟乙烯轴承,适用环境更广泛,并同样具有出色的磨损寿命。

科艾自润滑滚子链由于在运行过程中不需加油润滑,不会产生二次污染物,因此适于在链条使用时无法进行加油润滑、要求洁净和低噪声环境等工作场合。

交替连接的外链节和内链节,其特征在于:所述外链节由两个销轴连接一对外链板构成,内链节由套设在销轴上的套筒和一对内链板构成,所述内链板位于套筒两端,所述套筒上套设有滚轮,免加油密封轴承和密封件,免加油密封轴承位于套筒和滚轮之间,密封件对滚轮端面和销轴之间实施密封.由于在套筒外增加一对免加油密封轴承,轴承中间又充满优质油脂,因此在链条工作时,能够良好地自动提供给轴承内滚珠滚动接触面润滑油,减少摩擦。密封件密封滚轮,套筒,轴承三者的空隙处,阻止外部腐蚀物的进入,在空隙处内同样充满油脂,使滚轮转动时形成油膜,最大限度的防止腐蚀物的渗入。

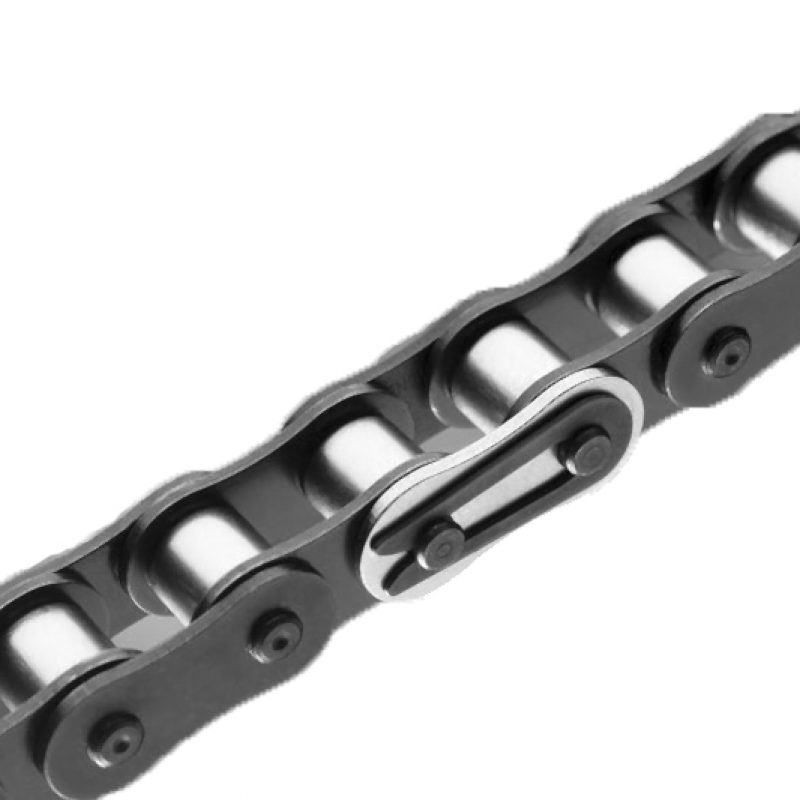

自润滑免加油链条

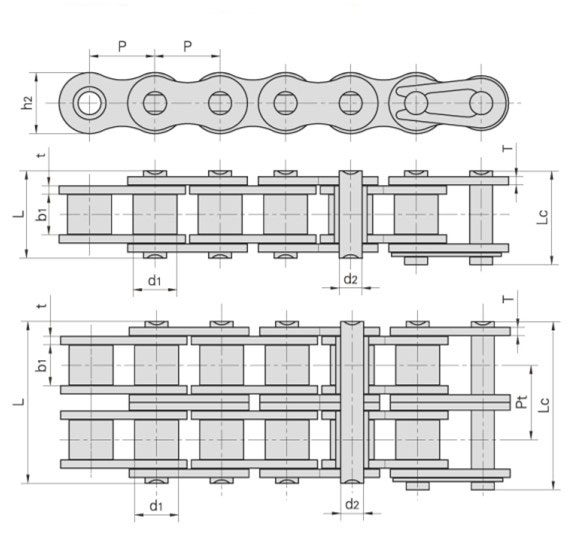

自润滑免加油链条结构

链号 节距 滚子直径 内节内宽 销轴直径 销轴长度 销轴长度 内链板高度 链板厚度 排距 极限拉伸载荷 每米长重
Chain No. P dl max b1 min d2 max L max Lc max h2 max t/T max Pt Q min q
mm mm mm mm mm mm mm mm mm kN kg/m
08BSLR 12.70 8.51 7.75 4.45 16.7 181 11.80 1.6 18.0 0.69
08BSLRF1 12.70 8.51 7.75 4.45 17.3 18.7 11.80 1.6 18.0 0.72
10BSLR 15.875 10.16 9.65 5.08 19.6 21 14.70 1.7 22.4 0.93
10BSLRF1 15.875 10.16 9.65 5.08 19.9 21.6 14.70 1.7 22.4 0.97
12BSLR 19.05 12.07 11.68 5.72 22.5 24 16.00 1.85 29.0 1.15
12BSLRF1 19.05 12.07 11.68 5.72 22.9 24.7 16.00 1.85 29.0 1.19
16BSLR 25.40 15.88 17.02 8.28 35.6 37.2 21.00 4.15/3.1 60.0 2.71
16BSLRF1 25.40 15.88 17.02 8.28 36.7 39.7 21.00 4.15/3.1 60.0 2.73
40SLR 12.70 7.95 7.85 3.96 16.3 17.8 1.2.00 1.5 14.1 0.62
50SLR 15.875 10.16 9.40 5.08 20.2 22.2 15.09 2.03 22.0 1.02
60SLR 19.05 11.91 12.57 5.94 25.9 27.5 18.00 2.42 34.2 1.59
80SLR 25.40 15.88 15.75 7.92 32.8 34.1 24.00 3.25 56.7 2.60
08BSLR-2 12.70 8.51 7.75 4.45 30.6 32 11.80 1.6 13.92 32.0 1.34
10BSLR-2 15.875 10.16 9.65 5.08 36.2 37.6 14.70 1.7 16.59 44.5 1.84
12BSLR-2 19.05 12.07 11.68 5.72 41.1 43.5 16.00 1.85 19.46 57.8 2.46
16BSLR-2 25.40 15.88 17.02 8.28 67.5 69.1 21.00 4.15/3.1 31.88 106.0 5.45
40SLR-2 12.70 7.95 7.85 3.96 31.0 32.2 12.00 1.5 14.38 28.2 1.12
50SLR-2 15.875 10.16 9.40 5.08 39 40.3 15.09 2.03 18.11 44.4 2.00
60SLR-2 19.05 11.91 12.57 5.94 48.8 50.3 18.00 2.42 22.78 68.4 3.14
80SLR-2 25.40 15.88 15.75 7.92 61.9 64.2 24.00 3.25 29.29 113.4 5.32
自润滑免加油链条参数
