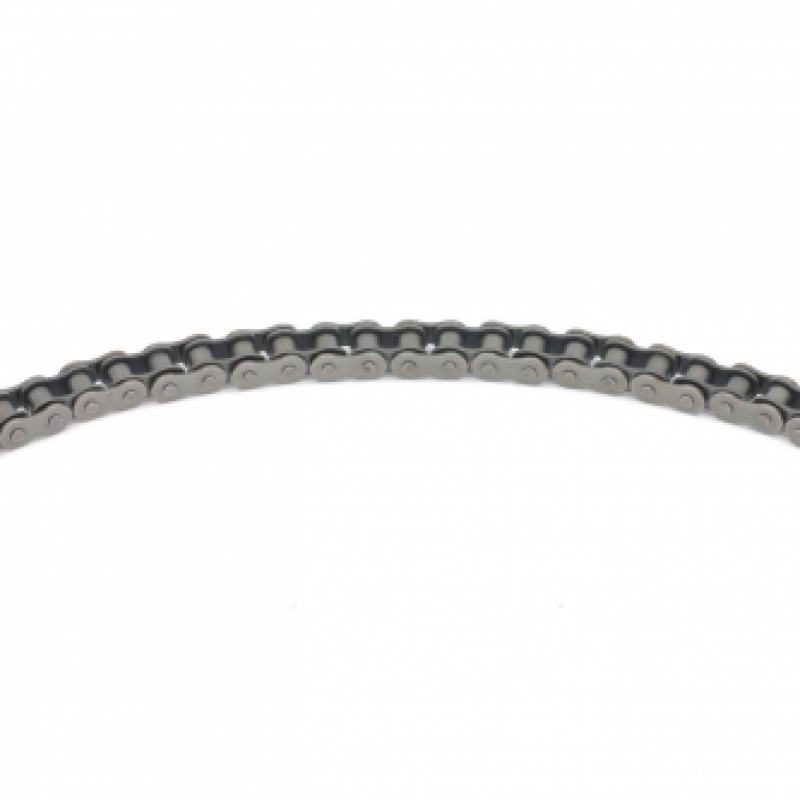

侧弯链：内外链板间与销轴套筒间的间隙比标准滚子链大，使链条增加了横向弯曲与扭曲性能的链条。
侧弯链条，销轴和套筒之间的间隙要比标准的滚子链的间隙大得多，再加上内外联接板之间的间隙比较大，才能保证这种链在使用时能沿横向弯成弓形。其基本尺寸规格符合JIS、DIN/ISO滚子链的尺寸要求，因此可以使用标准的链轮。

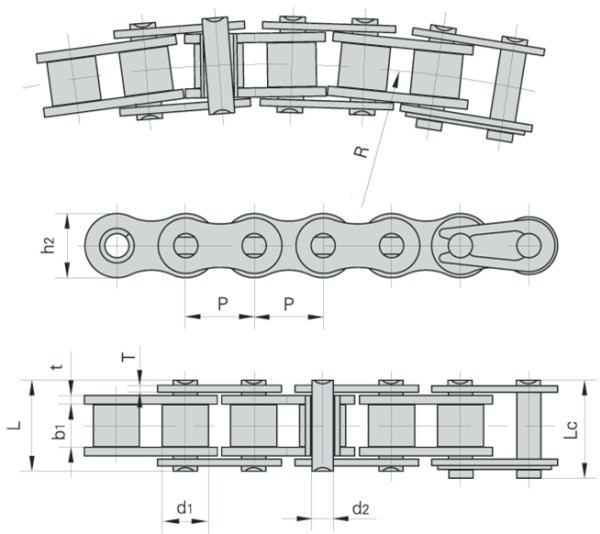

| 链号 | 节距 | 滚子直径 | 内节内宽 | 销轴直径 | 销轴长度 | 销轴长度 | 内链板高度 | 链板厚度 | 侧弯半径 | 极限拉伸载荷 | 平均拉伸载荷 |
| Chain No. | P | dl max | b1 min | d2 max | L max | Lc max | h2 max | t/T max | R min | Q min | Qo |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/LB | kN | |
| 40SB | 12.7 | 7.95 | 7.85 | 3.96 | 16.9 | 18.1 | 11.7 | 1.5 | 350 | 13.8/3136 | 15.2 |
| 43SB | 12.7 | 7.95 | 7.85 | 3.45 | 18.3 | 19.5 | 11.7 | 1.5 | 305 | 12/2727 | 13.2 |
| 50SB | 15.875 | 10.16 | 9.40 | 4.37 | 20.7 | 22.7 | 14.9 | 2.03 | 400 | 20.6/4681 | 22.7 |
| 60SB | 19.05 | 11.91 | 12.57 | 5.34 | 26.6 | 28.4 | 18.0 | 2.42 | 500 | 15.7/3568 | 1.7.3 |
| 63SB | 19.05 | 11.91 | 12.68 | 5.08 | 28.8 | 30.6 | 17.2 | 2.42/2.03 | 350 | 12.5/2840 | 20.0 |
| 80SB | 25.4 | 15.88 | 15.75 | 7.19 | 34.0 | 37.3 | 24.0 | 3.25 | 711 | 40.9/9201 | 42.0 |
| 08BSB | 12.7 | 8.51 | 7.75 | 3.97 | 17.4 | 18.7 | 11.8 | 1.6 | 400 | 14/3182 | 15.4 |
| 08BSBF1 | 12.7 | 8.51 | 7.75 | 3.97 | 16.3 | 17.6 | 11.8 | 1.6/1.2 | 400 | 12.8/2909 | 14.1 |
| 10BSB | 15.875 | 10.16 | 9.65 | 4.50 | 20.1 | 21.5 | 14.7 | 1.7 | 400 | 15.6/3545 | 17.2 |
| 12BSB | 19.05 | 12.07 | 11.68 | 5.12 | 23.1 | 24.8 | 16.0 | 1.85 | 500 | 20.5/4658 | 22.6 |
| 16BSB | 25.4 | 15.88 | 17.22 | 7.90 | 36.5 | 39.7 | 21.0 | 3.7/3.0 | 500 | 55.6/12635 | 64.0 |
| C2050SB | 31.75 | 10.16 | 9.40 | 5.08 | 21.3 | 22.6 | 15.0 | 2.03 | 800 | 21.8/4954 | 24.1 |
