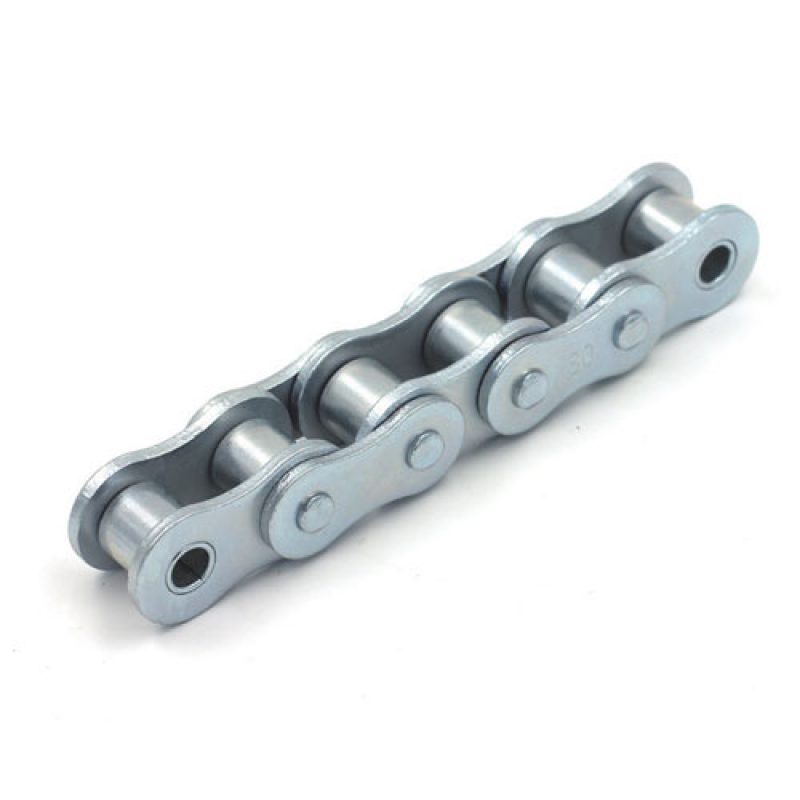

所有碳钢材料组成的链条均可表面处理,零件表面经过镀锌处理,可适合在室外雨水侵蚀等场合使用,但不能防止浓的化学液体腐蚀。

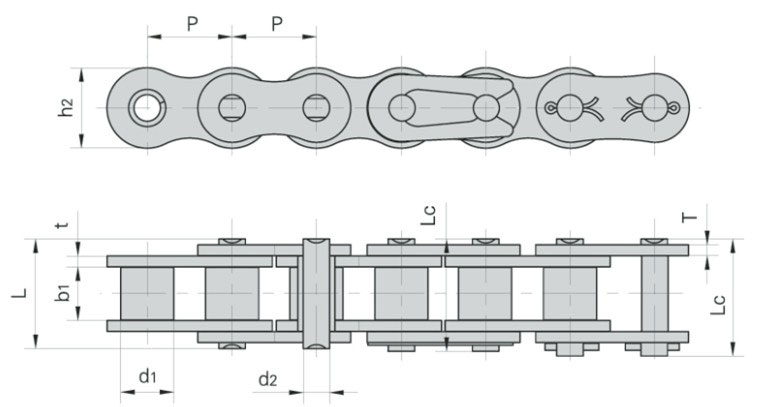

链号 | 节距 | 滚子直径 | 内节内宽 | 销轴直径 | 销轴长度 | 销轴长度 | 内链板高度 | 链板厚度 | 破断载荷 | 每米长重 |
Chain No. | P | d1 max | b1 min | d2 max | L max | Lc max | h2 max | t/T max | Q | q |
mm | mm | mm | mm | mm | mm | mm | mm | kN/LB | kg/m | |
*25ZP | 6.350 | 3.30 | 3.18 | 2.31 | 7.90 | 8.40 | 6.00 | 0.80 | 3.5/795 | 0.15 |
*35ZP | 9.1525 | 5.08 | 4.77 | 3.58 | 12.40 | 13.17 | 9.00 | 1.30 | 7.9/1795 | 0.33 |
41ZP | 12.70 | 7.77 | 6.25 | 3.58 | 13.75 | 15.00 | 9.91 | 1.30 | 6.67/1516 | 0.41 |
40ZP | 12.70 | 7.95 | 7.85 | 3.96 | 16.60 | 17.80 | 12.00 | 1.50 | 14.1/3205 | 0.62 |
50ZP | 15.875 | 10.16 | 9.40 | 5.08 | 20.70 | 22.20 | 15.09 | 2.03 | 22.2/5045 | 1.02 |
60ZP | 19.05 | 11.91 | 12.57 | 5.94 | 25.90 | 27.70 | 18.00 | 2.42 | 31.8/7227 | 1.50 |
80ZP | 25.40 | 15.88 | 15.75 | 7.92 | 32.70 | 35.00 | 24.00 | 3.25 | 56.7/12886 | 2.60 |
100ZP | 31.75 | 19.05 | 18.90 | 9.53 | 40.40 | 44.70 | 30.00 | 4.00 | 88.5/20114 | 3.91 |
120ZP | 38.10 | 22.23 | 25.22 | 11.10 | 50.30 | 54.30 | 35.70 | 4.80 | 127.0/28864 | 5.62 |
140ZP | 44.45 | 25.40 | 25.22 | 12.70 | 54.40 | 59.00 | 41.00 | 5.60 | 172.4/39182 | 7.50 |
160ZP | 50.8 | 28.58 | 31.55 | 14.27 | 64.80 | 69.60 | 47.80 | 6.40 | 226.8/151545 | 10.10 |
