- 塑料滚轮链条介绍
- 塑料滚轮链条尺寸

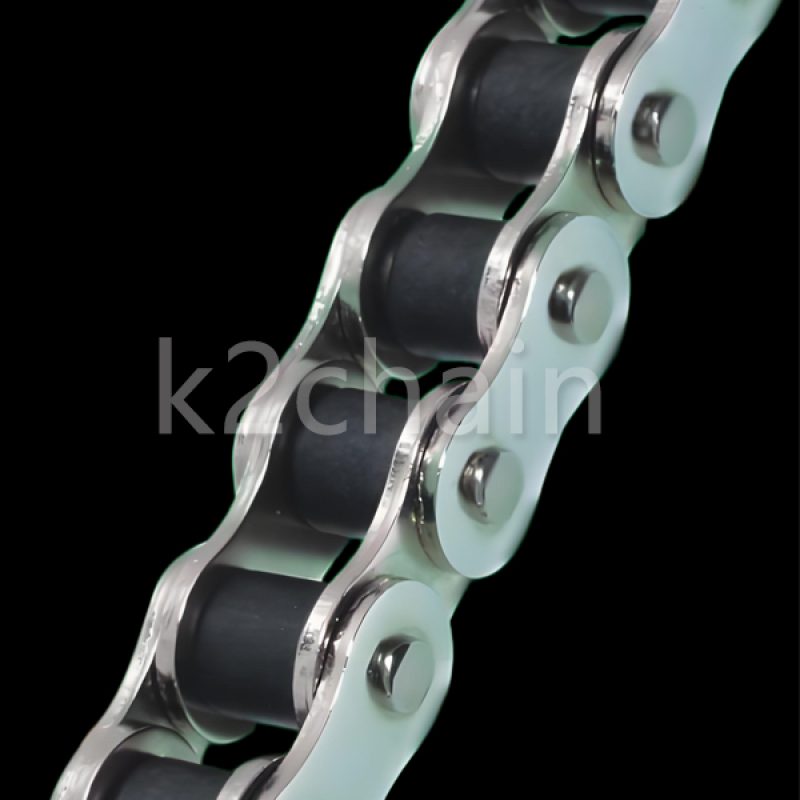

塑料滚轮链条(尼龙滚珠链条)除滚子采用工程塑料材质,其他零件(链板、销子、套筒)采用金属(不锈钢、碳钢)材质的滚子链条。
由于采用塑料滚子,其噪音低。

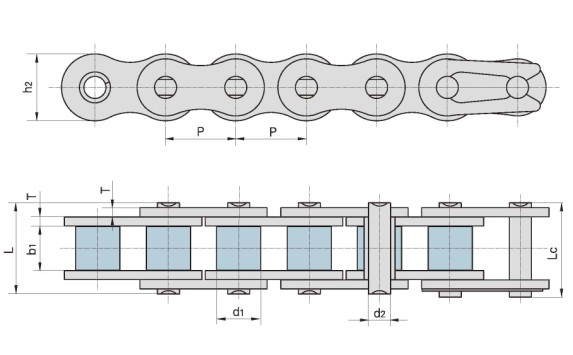

链号 | 节距 | 滚子直径 | 内节内宽 | 销轴直径 | 销轴长度 | 内链板 | 链板厚度 | 极限拉伸载荷 | 平均拉伸载荷 | 每米长重 | |
Chain No. | P | d1 max | b1 min | d2 max | L max | Lc max | h2 max | T | Q min | Qo | q |
mm | mm | mm | mm | mm | mm | mm | mm | kN/LB | kN | kg/m | |
40-P | 12.700 | 7.95 | 7.85 | 3.96 | 16.60 | 17.80 | 12.00 | 1.50 | 14.1/3205 | 17.5 | 0.56 |
50-P | 15.875 | 10.16 | 9.40 | 5.08 | 20.70 | 22.20 | 15.09 | 2.03 | 22.2/5045 | 29.4 | 0.96 |
60-P | 19.050 | 11.91 | 12.57 | 5.94 | 25.90 | 27.70 | 18.00 | 2.42 | 31.8/7227 | 41.5 | 1.35 |
80-P | 25.400 | 15.88 | 1.5.75 | 7.92 | 32.70 | 35.00 | 24.00 | 3.25 | 56.7/12886 | 69.4 | 2.26 |
A2050-P | 31.750 | 10.16 | 9.40 | 5.08 | 20.70 | 22.2 | 15.00 | 2.03 | 22.2/5045 | 28.1 | 0.61 |
