双倍节距链条结构
双倍节距链条结构

  • 与带附件传动链条相比,链条节距为2倍(双倍节),链板为平板形状。
  • 滚子有R形和S形两种,可根据用途选择使用。
  • 可使用双倍节链轮,传动链轮(S滚子,齿数30以上的场合)。
  • 适用于长距离,低速搬运的用途。


链条的3个基本尺寸

链节,滚子径,内链节幅宽是链条的三个基本尺寸。如上述三个尺寸相同,则链条,链轮可互换使用。


※间隙配合

轴和孔配合时,为间隙配合。

孔的公差范围在轴(销轴或套筒)的公差范围之上。

※过盈配合

轴和孔配合时,为过盈配合。

孔的公差范围在轴(销轴或套筒)的公差范围之下。

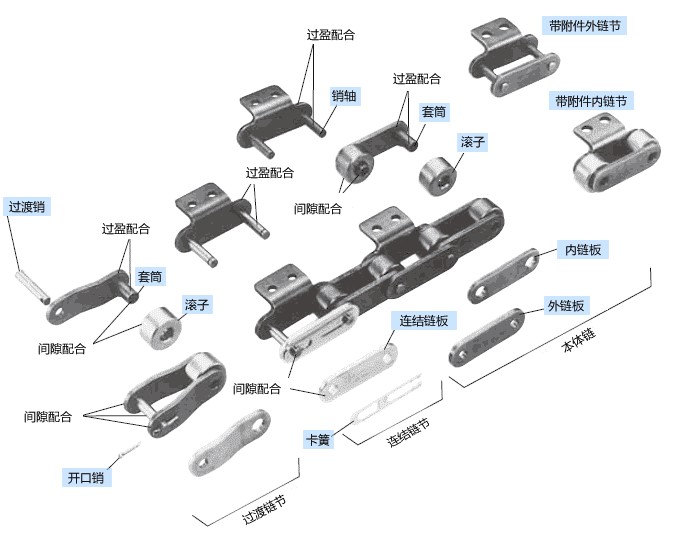

零件构成

双倍节距链条构造及零部件介绍

链板

链板承受作用于链条的张力。链销和套筒压入时孔径的精度,左右链条的品质。链板加工精度高,具有高度的抗疲劳强度和抗冲击强度。


双倍节距链条构造及零部件介绍

销轴

销轴两端压入外链板的孔中,使用铆钉固定。(空心销和塑料组合链只是嵌入)。链销通过链板承受剪应力和弯曲力,当链条屈曲时,套筒转动,沿着链销滑动。因此在制作过程中特别重视强度和耐磨损性。


双倍节距链条构造及零部件介绍

套筒

套筒的两端嵌压入内链板,发挥作为链销和滚子之间的轴承作用。通过各种零件承受复杂的应力,耐磨损性能高。


双倍节距链条构造及零部件介绍

滚辊

滚子和套筒间隙配合,可缓和咬合链轮时发生的冲击。运行时滚子旋转,使链条顺畅地进行,有助于降低运行阻力。耐磨损性非常重要。


双倍节距链条构造及零部件介绍

附件

螺栓上有用于固定附件的螺栓孔。详细请参考标准附件种类。


双倍节距链条构造及零部件介绍

卡簧/开口销

卡簧和开口销是防止连结链板脱落,保持链条强度的重要零部件。请务必安装。


双倍节距链条构造及零部件介绍

内链接

两个套筒的两端嵌压入内链板,构成内链节。套筒的外周与滚子为间隙配合。


双倍节距链条构造及零部件介绍

外链节

两个链销的两端压入外链板。连接链节以外的链销压入后使用铆钉固定,防止脱落。(空心销和塑料组合链只是嵌入)。
