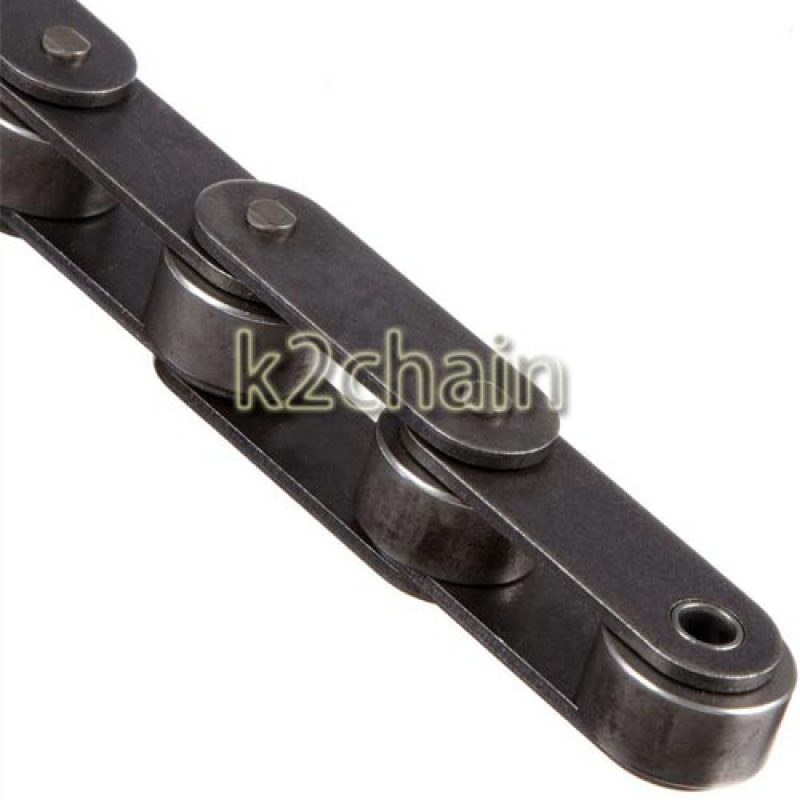

双节距输送链是把滚子链基础标准GB/T1243-1997《传动用短节距精密滚子链》中所规定的链条尺寸,在所有零件的尺寸均保持不变的情况下,只将链板孔距增大一倍,从而使链条的节距也增大一倍的输送链。实际上双节距滚子链是由短节距精密滚子链派生出来的一种轻型链条。

双节距输送链与由其派生出来的短节距精密滚子链相比,结构上有如下特点:

1、链板孔距增大一倍,且为直边结构

2、滚子有小滚子与大滚子两种结构

3、可配置多种附件

特点与应用

由于双节距输送链只是将短节距精密滚子链的节距延长一倍,因此,它的最大特点就是在相同长度内、相同的抗拉载荷下,链条的自身重量减轻了。由于链条的铰链减少一半,不仅减轻了重量,同时降低了磨损伸长量。此外,由于它的销轴、套筒、滚子都与GB/T1243-1997《传动用短节距精密滚子链》标准中的尺寸相同,这些零件与相同规格的精密滚子链零件通用,因此比较容易实现大批量生产,所以在输送行业中应用相当广泛。

双节距输送链中大滚子与小滚子两种型式选用的一般原则是:当输送物品较重、运行要求平稳、输送距离较长时采用大滚子结构;反之,物品较轻,输送距离较短或是垂直输送时,可选小滚子结构。

双节距输送链的种类和构造

1、与带附件滚子型链相比,链条节距成倍数(称为双倍节距),链板形状为直板形。

2、滚子种类有小滚子和大滚子,按照用途可区分使用。

3、可使用双倍节距型链轮,或滚子链轮(只有小滚子而齿数为30齿以上产品,才可使用)。

4、适用于较长距离、低速输送。

链式输送机的特点和注意点

特点

1、几乎能输送所有形状的输送物。

2、可对应广泛的输送机长度、输送方向、使用环境、用途。

3、不打滑的正确输送。

4、具有耐久性大、高率的特点。

注意点

具有不打滑的特点。但是在受冲击的用途中,选定时请务必谨慎。

链条和链轮是咬合机构,特性上有变速的现象。

DIN/ISO
链号

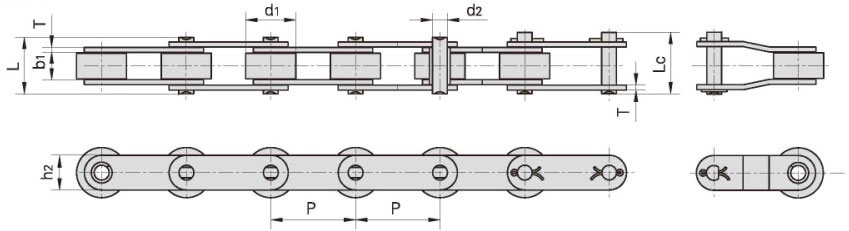

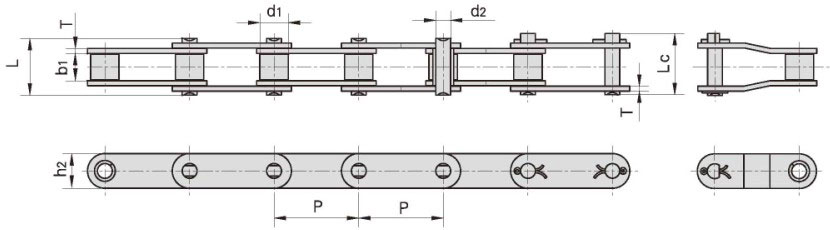

ANSI 链号 节距 滚子直径 内节内宽 销轴直径 销轴长度 销轴长度 内链板高度 链板厚度 极限拉伸载荷 平均拉伸载荷 每米长重
DlN/ISO
ChainNo.
ANSI
Chain NO.
P d1 max b1 min d2 max L max Lc max h2 max T max Q min Qo q
mm mm mm mm mm mm mm mm kN/LB kN kg/m
C208A
C208AL
C2040
C2042
25.40 7.95 15.88 7.85 3.96 16.6 17.8 12.0 50 14.1/3205 16.7 0.50 0.84
C208AH C2040H 25.40 7.95 7.85 3.96 18.8 19.9 12.0 2.03 14.1/3205 17.2 0.65
C208B
C208BL
25.40 8.51 15.88 7.75 4.45 16.7 18.2 11.8 1.60 18.0/4091 19.4 0.55 0.89
C210A
C210AL
C2050
C2052
31.75 10.16
19.05
9.40 5.08 20.7 22.2 15.0 2.03 22.2/5045 28.1 0178 1.27
C212A
C212AL
C2060
C2062
38.10 11.91
22.23
12.57 5.94 25.9 27.7 18.0 2.42 31.8/7227 36.8 1.1 2.61
C212AH
C212AHL
C2060H C2062H 38.10 11.91
22.23
12.57 5.94 29.2 31.6 18.0 3.25 31.8/7227 41.6 1.44 2.07
C216A
C216AL
C2080
C2082
50.80 15.88 28.58 15.75 7.92 32.7 36.5 24.0 3.25 56.7/12886 65.7 2.08 3.12
C215AH
C216AHL
C2080H C2082H 50.80 15.88 28.58 15.75 7.92 36.2 39.4 24.0 4.00 56.7/12886 70.0 2.54 3.58
C220A
C220AL
C2100
C2102
63.50 19.05 39.67 18.90 9.53 40.4 44.7 30.0 4.00 88.5/201.14 102.6 3.01
4.83
C220AH
C220AHL
C2100H C2102H 63.50 19.05 39.67 18.90 9.53 43.6 46.9 30.0 4.80 88.5/20114 11.2.4 3.56
5.38
C224A
C224AL
C2120
C2122
76.20 22.23 44.45 25.22 11.10 50.3 54.3 35.7 4.80 127.0/28864 147.3 4.66 7.66
C224AH
C224AHL
C2120H C2122H 76.20 22.23 44.45 25.22 11.10 53.5 57.5 35.7 5.60 127.0/28864 160.9 5.26
8.26
C232A
C232AL
C2160
C2162
101.60 28.58 57.15 31.75 14.27 64.8 69.6 47.8 6.40 226.8/51545 278.9 8.15 13.00
C232AH
C232AHL
C2160 C2162H 101.60 28.58 57.15 31.75 14.27 68.2 73.0 47.8 7.20 226.8/51545 285.8 9.06 13.84
