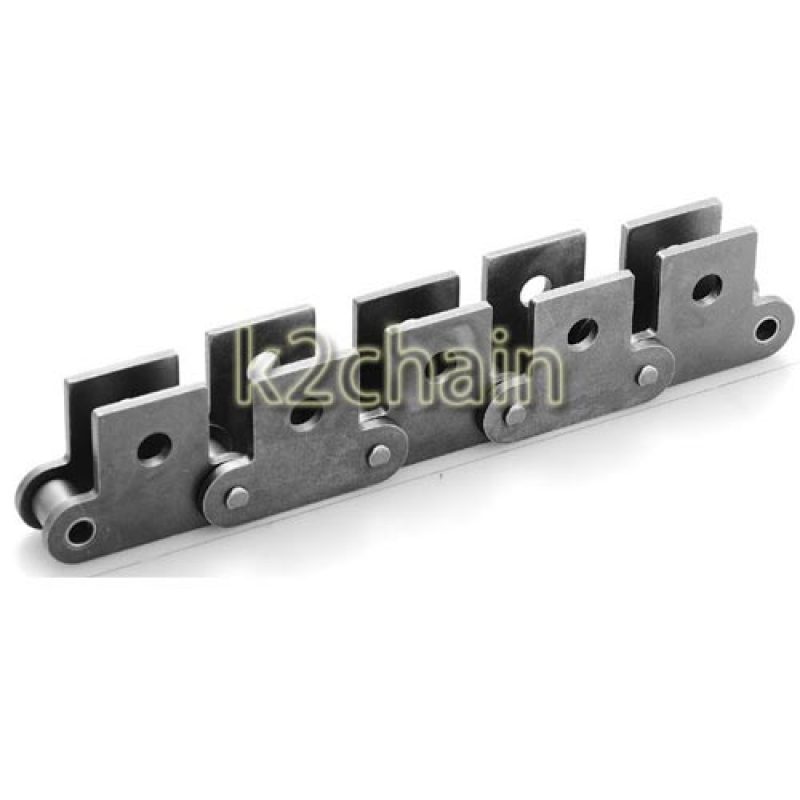

双节距输送链直立板附件
  • 链条介绍
  • 链条参数

拥有多种丰富的尺寸和附件,能搬运不同形状工件的小型输送链条。其优势是对输送机长度、输送方向和使用环境的可范围对应使用。

在链条的单侧或双侧以及内、外链节上按用户需要任意配置,但是优先考虑在外链节上配置。

输送链是链式输送机的关键部件,是应用范围较广的链条,具有输送物品多样性、工作环境适应性、物品流向任意性、输送位置准确性、输送节拍可控性以及输送距离长、可承受重载和冲击等优点。输送的物料种类和形态多种多样,从食品,普通物品到具有腐蚀性的化学药品;物料形态有整体和散装,有规则的和不规则的,体积从大的钢坯、汽车到块状的矿石、煤到颗粒状砂子、谷物再到粉末状物品;工作环境温度从零下几十摄氏度和零上几百摄氏度,工作环境包括潮湿环境、水中、多粉尘、有磨粒、有酸碱等化学腐蚀的环境。

输送链条的服役工况与传动链不同,输送链必须同时具有传动和输送物料两种功能,链条由基本链节与附件链节组成。输送链条速度低,使用链条长度长,即一挂链条质量很大,要承受横向的载荷﹐通常需要在导轨支撑下运行。因而输送链条具有链条承载能力强,耐磨性能好﹐运转过程中链条与导轨的摩擦阻力小,用于特殊工况时具有耐冲击、耐冷、耐热、耐腐蚀等特点,带有附件是输送链条的重要特征。

输送链的基本链节结构几乎可以是任何链条,但应用最多的基本链节结构是套筒、滚子链,自从汉斯·雷诺1880年发明滚子链以来,滚子链传动就被当作一种有效传递动力的传动方式。后来滚子链的原理被应用于输送链,使输送链有了钢制套筒和滚子链的诸多优点。

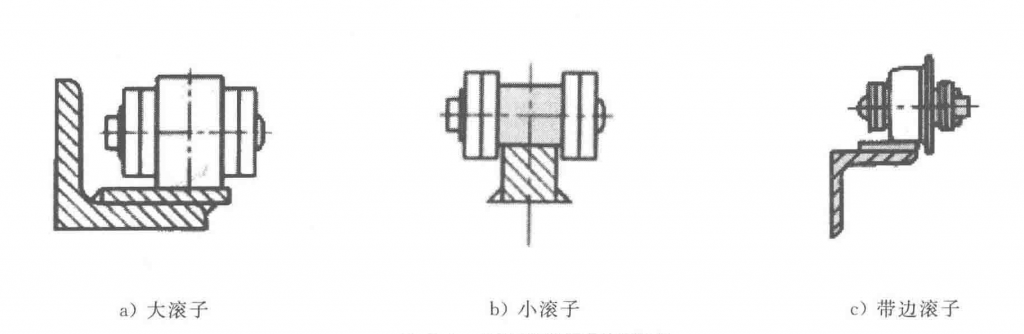

为适应不同使用要求,输送链基本链节的滚子与销轴有多种结构,滚子主要有3种结构型式(见图1),分别是:

大滚子—滚子外径大于链板高度,使用时滚子沿导轨滚动,适用于长距离的输送,输送尺寸大,质量重的物料;

小滚子—滚子外径小于链板高度,链条制造成本底,适用于质量较轻的短距离输送及垂直输送;

带边滚子—滚子外径大于链板高度,且一侧带法兰边,适用于输送距离长和要求控制横向移动的场合。垂直输送钢制套筒链基本链节应用也很多。

销轴主要有实心销轴和空心销轴,空心销轴是为了要在销轴孔中穿入轴类零件,既是基本链节又是附件链节。

输送链常用滚子类型
输送链常用滚子类型

输送链链节的附件根据使用要求可以是任何结构﹐正是附件链节的多样性造成了输送链应用的广泛性、品种的多样性和结构的非标性,应用最多的附件是水平压弯附板,带孔直立附板、加长销轴,多个链条标准中都对这3种附件作了规定。应用较多的附件还有直立压弯附板、空心销轴、带齿附板等;输送链条的二级附件主要有连杆、推块、顶板、滚子等。

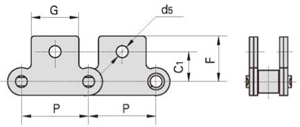

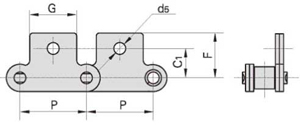

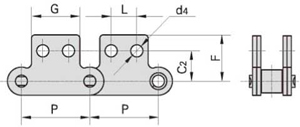

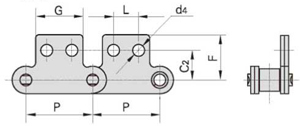

链号ANSI 链号PGLC1C2Fd4d5
Chain No.ANSI Chain No.mmmmmmmmmmmmmmmm
C208A C208ALC2040 C204225.4019.19.511.113.520.53.45.5
C208B C208BL25.4023.212.711.113.520.54.55.5
C210A C210ALC2050 C205231.7523.811.914.315.925.05.56.6
C212A C212ALC2060 C206238.1028.614.317.519.132.95.59.2
C212AH C212AHLC2060H C2062H38.1028.614.317.519.132.95.59.2
C216A C216ALC2080 C208250.8038.119.122.225.443.56.611.0
C216AH C216AHLC2080H C2082H50.8038.119.122.225.443.56.611.0
C220A C220ALC2100 C210263.5047.623.828.631.850.48.413.0
C220AH C220AHLC2100H C2102H63.5047.623.828.631.850.48.413.0
C2060SA2F138.1028.614.319.126.15.5
C2Q62HSK2F138.1029.614.319.123.85.2
C224ALSK2F176.2057.k28.637.359.911.1
C2122HSAlF176.2057.237.359.914.3
C224AHLSA2F176.2057.228.637.359.99.53
208BSK1F225.4014.017.721.33.2
208BSK1F325.4013.014.726.73.1
208BSK1F425.4024.214.320.54.2
双节距链条附近参数表
