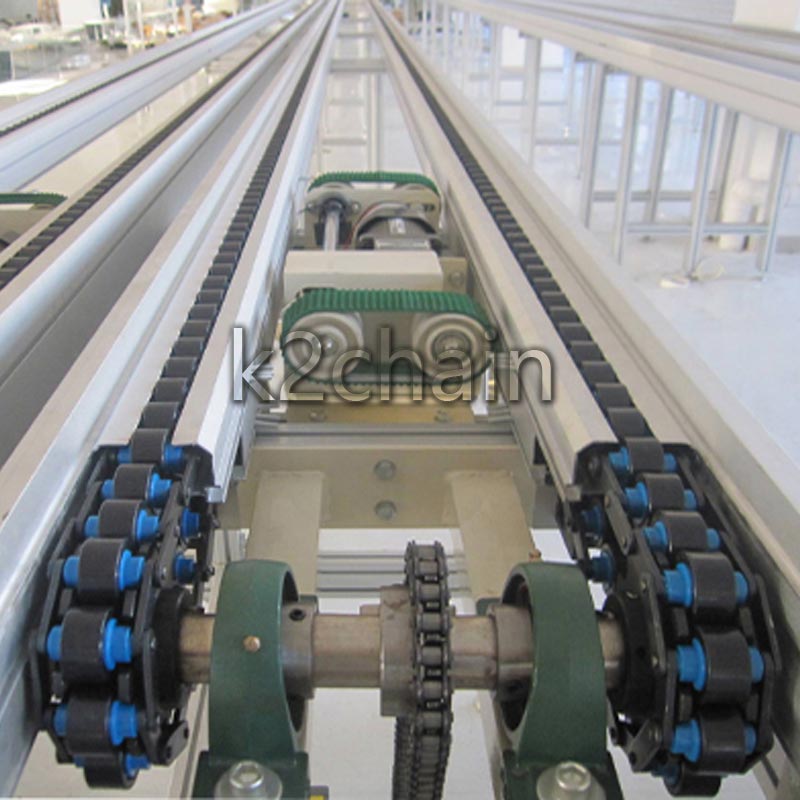

倍速输送链是有内链板、套筒、滚子、滚轮、外链板、销轴和止锁件等七种零件组成。

一般情况下,其滚轮和滚子是由工程塑料压铸而成的,只有在重载工况下使用时才用钢制的。其余零件均为钢制件。

倍速输送链的基本结构来源于双节距滚子链,销轴与外链板过盈配合并构成链节框架。

倍速输送链的特点是用来搁置被输送物料的工装板的移动速度与链条本身的移动速度不相等,因此引出了差速链、差动链等名称。倍速输送链的这一特点是有其特殊的结构所赋予的。

倍速输送链在应用时具有以下优越性:

  1. 链条以低速运行,而工装板与被输送物料可获得成倍地高于链条速度的移动速度,从而在保持高的输送效率的同时,还能使得链条工作平稳、噪声低、磨损小、使用寿命长。
  2. 由于工装板与滚轮之间是摩擦传动,因此可利用它们之间可能出现的滑差,使得当链条以原有的速度前进时,让工装板停留在某一位置上,从而控制物料输送的节拍。因工装板与滚轮之间是滚动摩擦,所以对链条起到了保护作用。
  3. 链条的重量和使用寿命均较带水平翼板配上半条的滚子输送链为优,整个输送装置轻便、起动快捷。

倍速链一般使用于电子器件和家用电气设备等轻型物件的输送。如果将滚轮和滚子改用钢制件,也可适用于机械产品的输送。

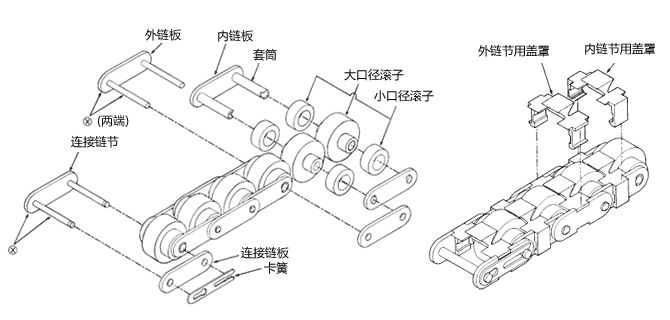

倍速链条结构

无盖罩 有盖罩
倍速链条-无盖罩 倍速链条-带盖罩
・"X" 表示过盈配合其他部分为间隙配合。

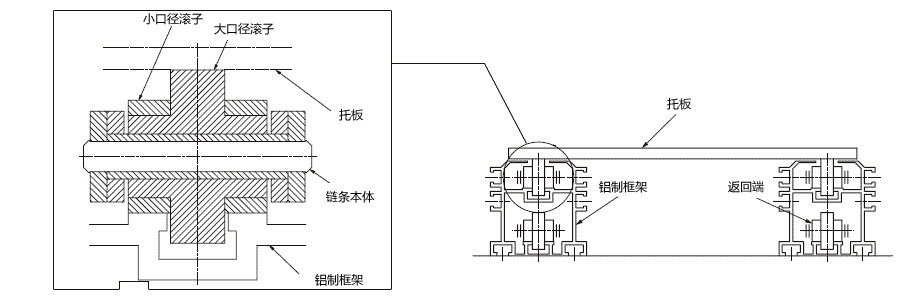

倍速链原理

倍速链条的原理
倍速链条的原理

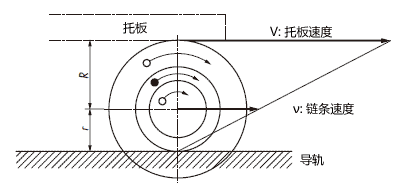

输送时


倍速链条输送时
倍速链条输送时

・链条速度 : ν

・托板速度 : V

・小口径滚子半径 : r

・大口径滚子半径 : R

因大口径滚子(○)与小口径滚子(●)之间的摩擦力,二者同步滚动。滚子口径的比率使搬运物的速度为链条速度的2.5倍。

链条按速度V运行,小口径滚子外周(导轨走行面的滚动速度)的周速度为V。
由于大口径滚子和小口径滚子按同一角速度滚动,大口径滚子外周的周速度按照半径的比 (R/r) x v计算。

因此搬运物的速度V是周速度 (R/r) x v与链条速度V的总和。

V=(R/r)×ν+ν

V=(R/r+1)×ν

还有,按照半径(R/r)≒1.5

V≒(1.5+1)

ν≒2.5ν

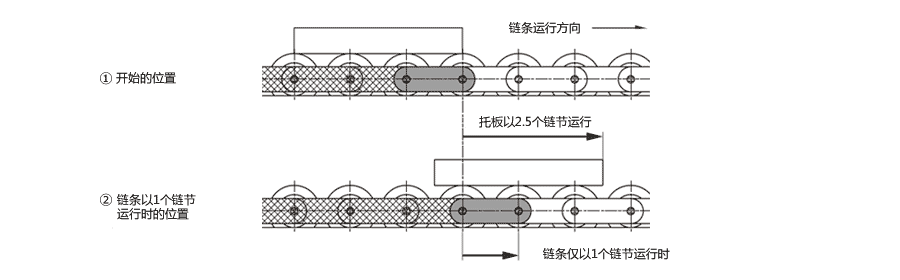

输送时的链条和托板的位置


输送时的链条和托板的位置
输送时的链条和托板的位置

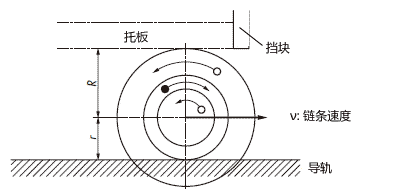

堆积时


倍速链条堆积时 由于制动力对大口径滚子(○印)作用,
大口径滚子和小口径滚子(●印)之间发生滑动,因此出现自由流动的状态。

倍速链条

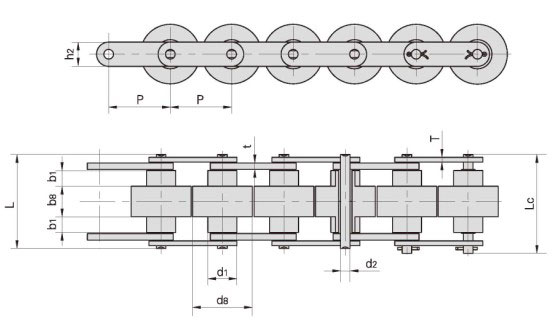

倍速链条结构

链号 链号 节距 滚子尺寸 滚子尺寸 滚子尺寸 滚子尺寸 销轴直径 销轴长度 销轴长度 链板尺寸 链板尺寸 链板尺寸
P d1
max
d8
max
b1
min
b8
max
d2
max
L
max
Lc
max
h2
max
T
max
t
max
mm mm mm mm mm mm mm mm mm mm mm
BS25-C206B C2030W 19.05 11.91 18.3 4.00 8.0 3.28 24.0 25.6 8.20 1.30 1.50
BS25-C208A C2040W 25.40 15.88 24.6 5.70 10.3 3.96 31.0 32.8 11.70 1.50 1.50
BS25-C210A C2050W 31.75 19.05 30.6 7.10 13.0 5.08 39.5 41.2 15.00 2.03 2.03
BS25-C212A C2060HW 38.10 22.23 36.6 8.50 15.5 5.94 48.8 51.5 18.00 3.25 3.25
BS25-C216A C2080W 50.80 28.58 49.0 11.00 21.5 7.92 66.2 70.0 24.00 4.00 5.00
BS30-C206B 19.05 9.00 18.3 4.50 9.1 3.28 26.3 29.6 7.28 1.30 1.50
BS30-C208A 25.40 11.91 24.6 6.10 12.5 3.96 35.6 39.5 9.60 1.50 2.00
BS30-C210A 31.75 14.80 30.6 7.50 1.5.0 5.08 43.0 47.1 12.20 2.00 2.40
BS30-C212A 38.10 18.00 37.0 9.75 20.0 5.94 58.1 62.7 15.00 3.00 4.00
BS30-C216A 50.80 22.23 49.0 12.00 25.2 7.92 71.9 77.3 18.60 4.00 5.00
2.5倍速链条参数
