倍速输送链是有内链板、套筒、滚子、滚轮、外链板、销轴和止锁件等七种零件组成。

一般情况下,其滚轮和滚子是由工程塑料压铸而成的,只有在重载工况下使用时才用钢制的。其余零件均为钢制件。

倍速输送链的基本结构来源于双节距滚子链,销轴与外链板过盈配合并构成链节框架。

倍速输送链的特点是用来搁置被输送物料的工装板的移动速度与链条本身的移动速度不相等,因此引出了差速链、差动链等名称。倍速输送链的这一特点是有其特殊的结构所赋予的。

倍速输送链在应用时具有以下优越性:

  1. 链条以低速运行,而工装板与被输送物料可获得成倍地高于链条速度的移动速度,从而在保持高的输送效率的同时,还能使得链条工作平稳、噪声低、磨损小、使用寿命长。
  2. 由于工装板与滚轮之间是摩擦传动,因此可利用它们之间可能出现的滑差,使得当链条以原有的速度前进时,让工装板停留在某一位置上,从而控制物料输送的节拍。因工装板与滚轮之间是滚动摩擦,所以对链条起到了保护作用。
  3. 链条的重量和使用寿命均较带水平翼板配上半条的滚子输送链为优,整个输送装置轻便、起动快捷。

倍速链一般使用于电子器件和家用电气设备等轻型物件的输送。如果将滚轮和滚子改用钢制件,也可适用于机械产品的输送。

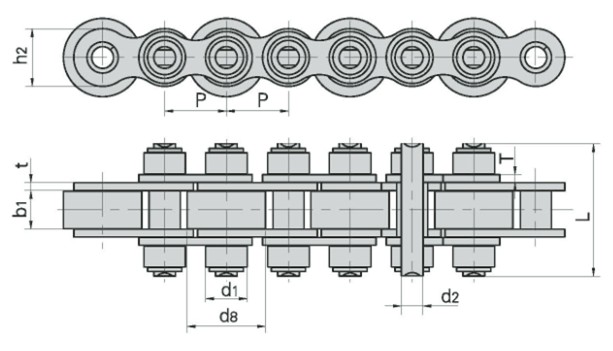

链号 节距 滚子直径 滚子直径 内节内宽 销轴直径 销轴长度 链板尺寸 链板尺寸 极限拉伸载荷 平均拉伸载荷
Chain No. P d1
max
d8
max
b1
min
d2
max
L
max
h2
max
t/T
max
Q
min
Qo
mm mm mm mm mm mm mm mm kN/LB kN
08BS-27-P16/C16 12.70 8.51 16.0 7.75 4.45 27.0 11.8 1.60/1.50 18.0/4091 19.8
12BS 19.05 12.07 28.0 11.68 5.72 45.0 16.0 1.85 28.9/6568. 31.7
12BS-40-P28/C28 19.05 12.07 28.0 11.68 5.72 40.0 16.0 1.85 29.0/6591. 31.7
12BS-43-P26/C26 19.05 12.07 26.0 11.68 5.72 43.0 16.0 1.85 29.0/6591 31.7
12BS-43-P28/C28 19.05 12.07 28.0 11.68 5.72 43.0 16.0 1.85 29.0/6591 31.7
12BS-48-P24/C24 19.05 12.07 24.0 11.68 5.72 48.0 16.0 1.85 29.0/6591 31.7
12BS-48-P26/C26 19.05 12.07 26.0 11.68 5.72 48.0 16.0 1.85 29.0/6591 31.7
12BS-48-P28/C28 19.05 12.07 28.0 11.68 5172 48.0 16.0 1.85 29.0/6591 31.7
16BS-65-P38/C38 25.4 38.00 15.88 17.02 8.28 65 21.0 4.15/3.10 60.0/13636 72.8
倍速链条参数
