短节距加长销链条

材质: 40Cr、40Mn、40Mn2、45Mn、SUS304、SUS316等

节距: 9.525-50.800

规格: 06C 08A 10A 12A 16A 20A 24A 28A 32A 08B 10B 12B 16B 20B 24B 288 32B

是否可定制: 是，需提供详细图纸

热处理方法: 退火，正火，淬火，回火，渗碳，渗氮，碳氮共渗，渗硼

表面处理: 发蓝（发黑），抛丸

是否库存品: 请咨询客服

在线咨询

链条介绍
链条参数

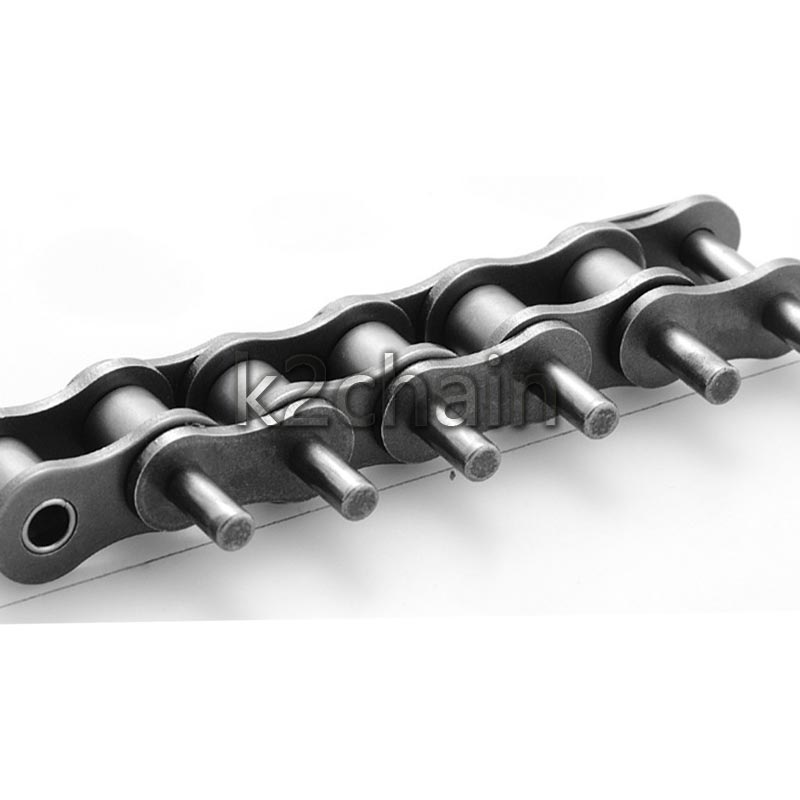

短节距加长销链条，带有一端或者两端外伸的销轴，此种型式的销轴称之为D式销轴，是用来安装一些特殊附件用的。

D式销轴可以使用在每一节连接上，或者是用在给定的间隔上。

它们往往是在直径和长度方面为了某些特殊的目的而制造。

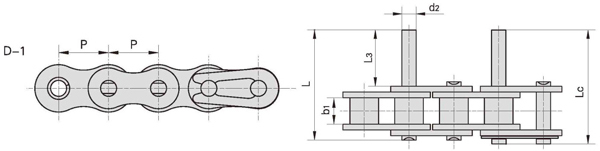

短节距加长销链条结构-隔节加长销

短节距加长销链条结构-节节加长销 — 短节距加长销链条结构-隔节加长销

DIN/ISO 链号	ANSI 链号	P	b1	d2	L3	L	Lc
DIN/ISO Chain No.	ANSI Chain No	mm	mm	mm	mm	mm	mm
06C	35	9.525	4.77	3.58	9.5	20.8	21.6
08A	40	12.700	7.85	3.96	9.5	25.1	26.2
10A	50	15.875	9.40	5.08	11.9	31.3	33.1
12A	60	19.050	12.57	5.94	14.3	38.6	40.6
16A	80	25.400	15.75	7.92	19.1	50.3	53.3
20A	100	31.750	18.90	9.53	23.8	61.8	66.1
24A	120	38.100	25.22	11.10	28.6	76.4	80.4
28A	140	44.450	25.22	12.70	33.3	84.8	89.4
32A	160	50.800	31.55	14.27	38.1	99.6	104.4
08B		12.700	7.75	4.45	9.5	25.1	26.6
10B		15.875	9.65	9.08	11.9	30.1	31.5
12B		19.050	11.68	5.72	14.3	35.4	37.1
16B		25.400	17.02	8.28	19.1	53.0	54.3
20B		31.750	19.56	10.19	41.0	79.9	83.6
24B		38.100	25.40	14.63	50.7	101.4	105.8
288		44.450	30.99	15.90	61.9	124.0	128.4
32B		50.800	30.99	17.81	64.8	126.8	131.8

短节距加长销链条参数

D式销轴链条延长销链条短节距加长销链条
