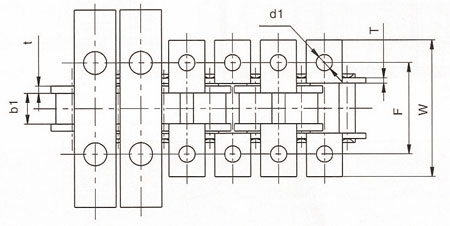

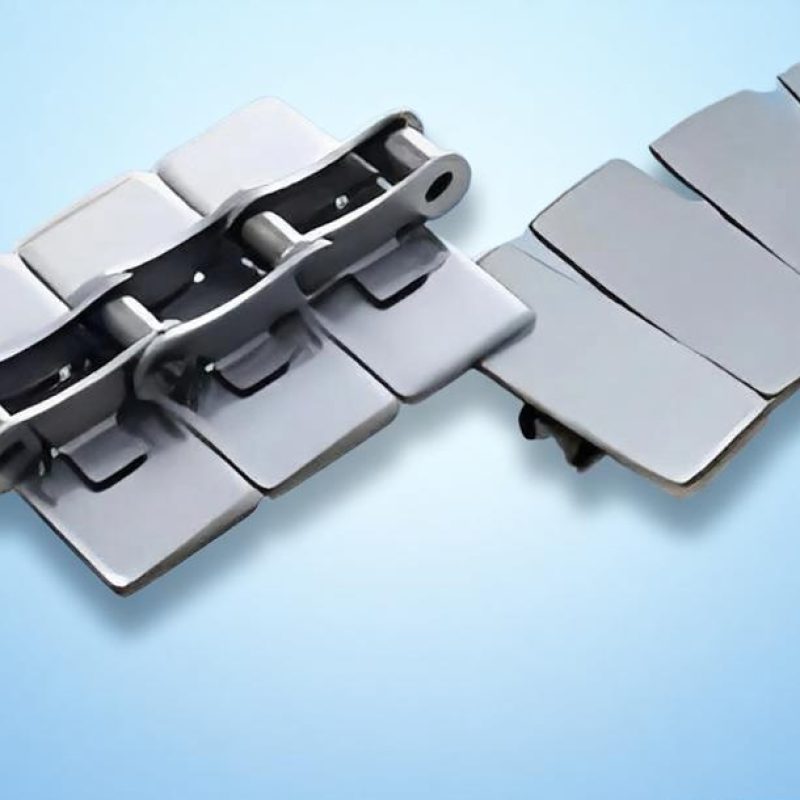

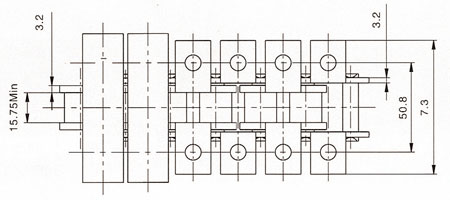

短节距顶板输送链条

一、结构原理

基础链体：标准 A/B 系列滚子链 / 双节距滚子输送链（有内链板、外链板、套筒、滚子、销轴，靠滚子在导轨上滚动支撑，链轮啮合驱动）。 在每一节 / 隔一节链条的外链板上固定承载平板，固定方式三种：

1. 销轴加长，顶板套在加长销轴上，卡簧固定（最常用，方便拆换平板）
2. 螺丝螺栓锁紧：平板打孔，锁在外链板上
3. 焊接固定：顶板直接焊在外链板（一般不推荐，维修难）

• 可以单排链条 + 平板，也常用双排平行链条，上面跨装整块长平板 / 工装板（工装输送线最典型）
• 平板之间预留铰链转动间隙，保证链条绕链轮弯折，不会卡死

通俗理解：滚子链只负责牵引，平板是后加装的承载台面；载荷经过平板→外链板→销轴→套筒滚子→导轨。

二、平板材质选型

1. 碳钢钢板：重载、干燥车间，成本低，可喷漆 / 淬火耐磨；易生锈
2. 304/316 不锈钢板：潮湿、清洗、食品、化工工况，耐腐蚀易冲洗
3. POM/PP 工程塑料板：轻载，低噪音，防刮工件；不耐高温，不能承受尖锐重物
4. 防滑橡胶 / PU 贴面钢板：工件容易打滑场景，增加摩擦力

三、核心特点（对比一体平顶链）

✅ 优点

1. 通用性强：基础链条是标准工业滚子链，链轮、导轨都是标准件，采购方便；可以后期改造，原有输送链条直接加装平板
2. 承载力更大：双节距大滚子版本适合重型工件、工装托盘输送，可承受大重量
3. 平板可非标定制：平板长宽、开孔、定位挡块、工装卡槽按需加工，适合装配线带定位治具
4. 维护灵活：平板单独损坏可以单独拆换，不用整条链条报废

❌ 缺点

1. 平板是分体装配，板与板之间有缝隙、台阶，输送小瓶罐容易卡料，不适合连续输送细小瓶罐
2. 装配紧固件多，长期运行震动容易松动，需要定期复检螺丝 / 卡簧
3. 一般只能直线输送，无法水平转弯；转弯工况不能用这种分体附板结构
4. 运行噪音大于 POM 一体平顶链

四、常用应用场景

1. 自动化装配线：工装板输送线（双排链条，上面跨装大平板工装，带定位夹具）
2. 机床上下料、重型零部件转运
3. 箱体、托盘输送，大件工件搬运
4. 旧产线改造：原有滚子输送线增加承载平台

❗不推荐场景：饮料瓶、药瓶等细小容器连续输送（缝隙卡瓶，优先选一体平顶链）

五、选型与设计要点

1. 链条选型：轻载选普通短节距滚子链；重载长距离优先双节距大滚子输送链，滚子在导轨滚动，减小摩擦
2. 固定方式：频繁启停、震动环境优先加长销轴 + 卡簧，不建议焊接
3. 平板间隙：链条绕链轮回转位置，必须预留足够间隙，防止板与板干涉碰撞
4. 导轨支撑：滚子必须有平整耐磨导轨支撑，重量不能只靠链条销轴承受
5. 润滑：金属链条需要定期润滑销轴铰链；塑料板款注意润滑油不要污染板面工件
