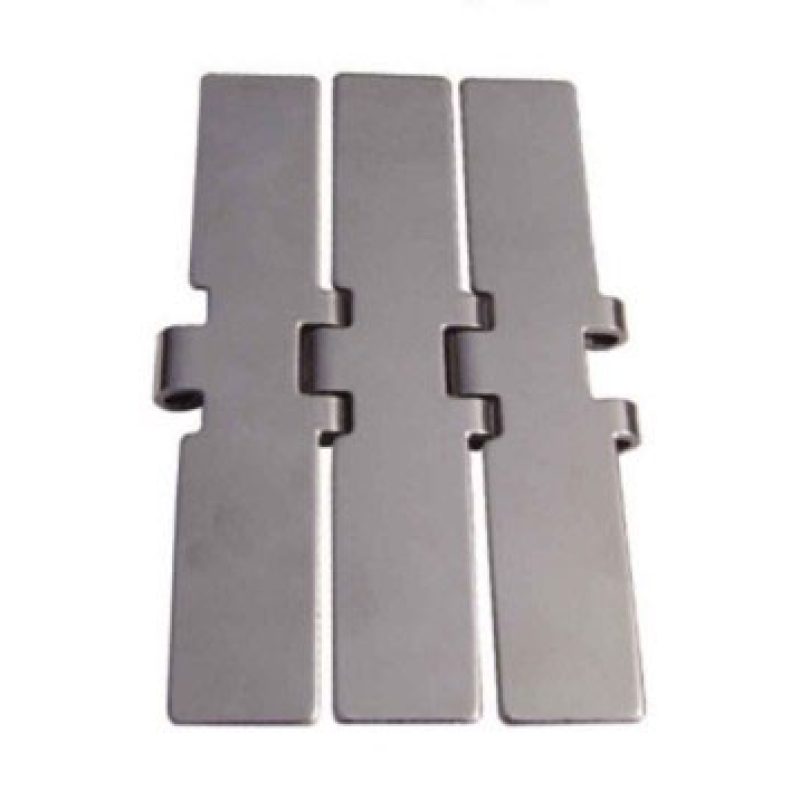

平顶输送链条II

行业俗称：顶板链、平顶链，GB/T4140 国标名称：输送用平顶链。 核心定义：链板顶面为平整承载面，物料直接放在顶板上输送，依靠链轮啮合驱动的铰链式输送链条。

✅ 结构组成

由顶板（链板）+ 销轴铰接而成，无滚子。每节链板自带一体成型铰圈，销轴串联，链板顶面连续平整。

• 直行顶板链：铰链间隙小，仅直线输送，不能转弯；
• 侧弯顶板链（转弯顶板链）：铰链间隙放大，可水平回转（90°/180° 弯道），适合环形产线。

✅ 材质选型

1. POM 塑钢（聚甲醛） 食品级可选，低噪音、自润滑、耐腐蚀；轻载，常温，饮料瓶、日化瓶输送；不能高温。
2. 不锈钢 304/316 强度高、耐高温、耐酸碱、易冲洗；食品清洗、罐头、潮湿工况、重载。
3. 碳钢 成本低，表面淬火；干燥环境重载，非洁净场合，易生锈。

✅ 常用标准规格（节距 38.1mm，最主流）

宽度：63.5、82.5、101.6、114.3、152.4、190.5、254、304.8 mm

可多排并列拼装，加宽输送面，适配整排瓶罐、箱体输送。

✅ 核心优势

1. 顶面连续平整，瓶罐、包装盒输送不易倾倒，过渡平稳；
2. 链轮驱动，相比皮带更耐划伤、耐冲击，不易跑偏；
3. 模块化单节结构，损坏单节更换，维护成本低；
4. 产线布局灵活：直线、水平转弯、小倾角爬坡、多层回流；
5. 不锈钢款可高压冲洗，满足食品制药卫生标准；塑料链运行静音。

✅ 短板

• 直行款无法转弯；
• 金属顶板链高速运行噪音偏大；
• 不适合大倾角输送；
• 塑料顶板不耐高温、尖锐硬物容易刮伤板面。

✅ 典型应用行业

• 食品饮料：PET 瓶、玻璃瓶、易拉罐灌装线
• 日化制药：药瓶、软管、化妆品瓶包装输送
• 包装行业：纸箱、包装盒输送、分拣
• 轻工电子：小型工件、工装板输送

✅ 配套与保养要点

1. 必须使用平顶链专用链轮，不能用普通滚子链链轮；
2. POM 塑料顶板链一般干运转，禁止加油，防止粘料积垢；
3. 不锈钢顶板链可少量食品级润滑脂润滑销轴铰链；
4. 定期检查销轴磨损、链板翘曲变形，及时更换损坏链节；
5. 导轨保持顺滑平整，防止卡链、跳齿。
