  • 产品介绍
  • 外壳参数

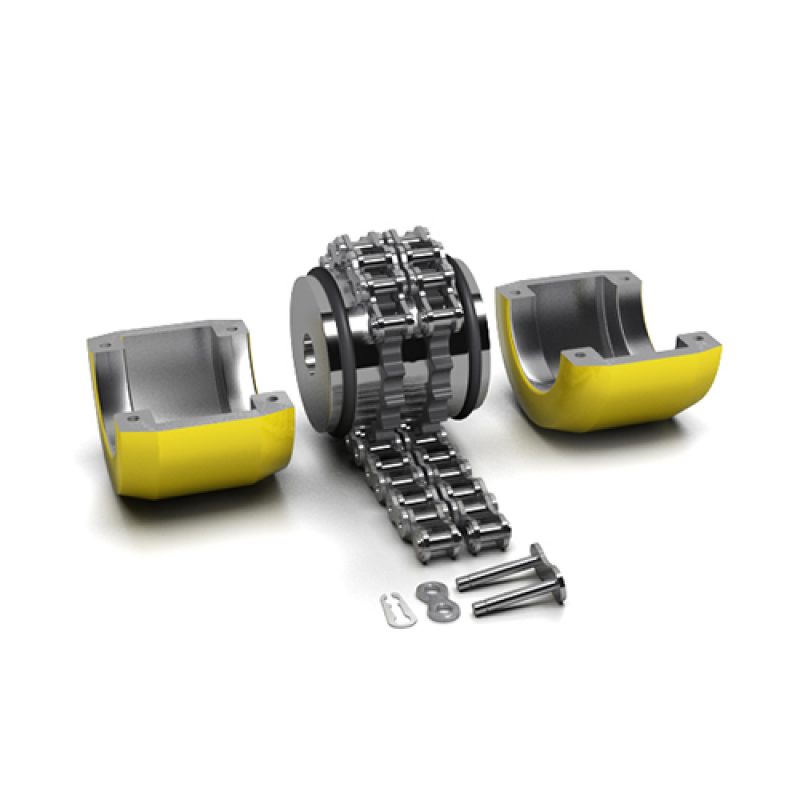

  • 在安装滚子链联轴器时,可防止润滑剂的飞溅和尘埃的侵入,以延长联轴器的使用寿命。

因采用和轴成直角方向的分割形状,更便于安装和点检。

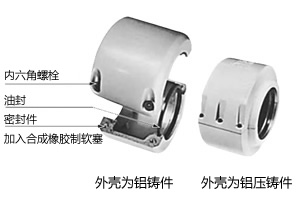

一、构造

滚子链联轴器外壳

  • 外壳材质采用铝压铸件或铝铸件,2分割体构造而成
  • 接触面上放有密封件(加入合成橡胶制软塞)
  • 附属品: 4~6颗内六角螺栓和专用油封。
  • 油封和密封件可以单品进行销售。※润滑油则需另行购入。


二、注意事项

以下的情况时,必须安装外壳

  • 高转速使用
  • 在尘埃等的磨损性环境中使用
  • 在潮湿类等具有腐蚀性环境中使用

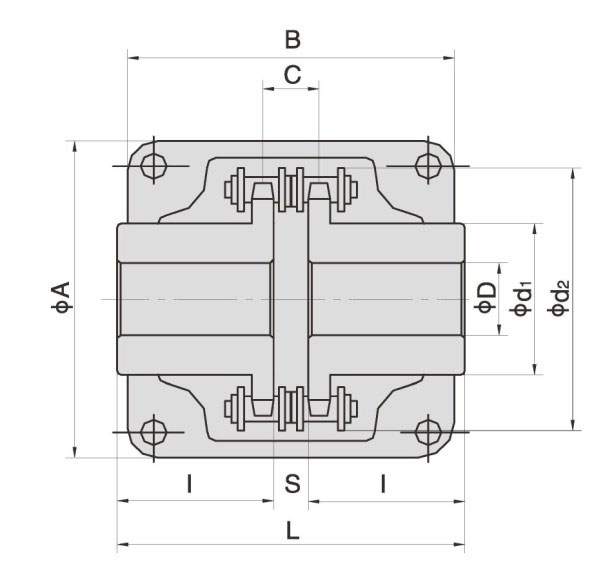

链条联轴器型号 链条型号 孔径D 孔径D 尺寸 尺寸 尺寸 尺寸 尺寸 尺寸 惯量 重量 罩壳 罩壳 罩壳
Min Max L I S d1 d2 C X10-3 尺寸 尺寸 重量
mm mm mm mm mm mm mm mm kgf·m2 kg A mm B mm kg
KC-3012 06B-2X12 12 16 64.8 29.8 5.2 25 45 10.2 0.233 0.4 69 63 0.3
KC-4012 40-2x12 12 22 79.4 36.0 7.4 35 61 14.4 1.020 0.8 77 72 0.3
KC-4014 40-2X14 12 28 79.4 36.0 7.4 43 69 14.4 1.924 1.1 84 75 0.4
KC-4016 40-2X16 14 32 87.4 40.0 7.4 50 77 14.4 3.285 1.4 92 75 0.4
KC-5014 50-2X14 16 35 99.7 45.0 9.7 53 86 18.1 6.010 2.2 101 85 0.5
KC-5016 50-2X16 16 40 99.7 45.0 9.7 60 96 18.1 9.720 2.7 111 85 0.6
KC-5018 50-2X18 16 45 99.7 45.0 9.7 70 106 18.1 15.420 3.8 1.22 85 0.8
KC-6018 60-2X18 20 56 123.5 56.0 11.5 85 128 22.8 40.210 6.2 142 106 1.2
KC-6020 60-2X20 20 60 123.5 56.0 11.5 98 140 22.8 62.870 7.8 158 105 1.6
KC-6022 60-2X22 20 71 123.5 56.0 11.5 110 152 22.8 93.450 10.4 168 117 1.8
KC-8018 80-2X18 20 80 141.2 63.0 15.2 1.10 170 29.3 142.03 12.7 190 129 2.5
KC-8020 80-2X20 20 90 145.2 65.0 15.2 120 186 29.3 204.90 16.0 210 137 2.9
KC-8022 80-2X22 20 100 157.2 71.0 15.2 140 202 29.3 341.17 20.2 226 137 3.6
KC-10020 100-2X20 25 110 178.8 80.0 18.8 160 233 35.8 646.29 33.0 281 153 4.6
KC-12018 120-2X18 35 125 202.7 90.0 22.7 170 256 45.4 1075.71 47.0 307 181 6.2
KC-12022 120-2X22 35 140 222.7 100.0 22.7 210 304 45.4 2454.5 72.0 357 181 8.0
滚子链联轴器外壳参数
