链条一般为金属的链环物,多用作机械传动或传递力矩,随着社会的发展,推窗器作为通风换气家居自动化的重要部分被广泛应用,目前的推窗器有多种,链条式开窗器由于简洁美观而被应用最多,链式推窗器的结构特点就是通过链条的垂直伸出与缩回来完成开窗与关窗的动作,推窗链条在推动窗门时,受到的是压力,它要求不会像其他链条一样发生弯曲,能一直保持挺直。

但是,目前大多数的推窗用防弯链,基本上采用常见的一般链条结构,在实现推窗功能上难免存在结构牢度差,链条传动过程中不够平稳,使用效果不佳。

如上述中提出的问题,本方案提供一种推窗用防弯套筒链,并通过该推窗用防弯套筒链达到解决上述中出现的问题和不足,使之能更具有实用的目的。

该推窗用防弯链具有结构设计合理,结构牢固,延长链条使用寿命,拉伸载荷强,支撑承载能力强,链条传动平稳性的优点。

为达到上述目的,采用的技术方案是:一种推窗用防弯套筒链,包括:内链板、外链板、套筒、滚子和销轴;所述套筒设置在销轴的外侧,且套筒与销轴通过套合方式相连接;所述滚子设置在套筒的外侧,且滚子与套筒通过套合方式相连接;所述内链板设置在滚子的两侧,且内链板与套筒通过过盈方式相连接;所述外链板设置在内链板的一侧,且外链板与内链板通过销轴相连接。

防弯链是安装在链式开窗机内,用来推拉窗户。

一般选用不锈钢制造,也可以根据客户要求用碳钢表面镀镍、镀锌、镀铬和达克罗防腐处理。

链条 节距 滚子直径 内节内宽 销轴直径 销轴长度 销轴长度 链板尺寸 链板尺寸 链板尺寸 极限拉伸载荷 每米长重

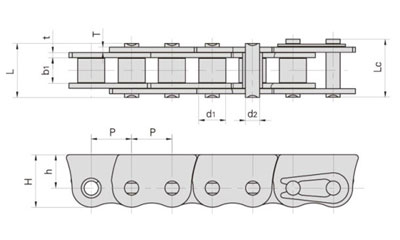

P d1 max b1 min d2 max L max Lc max H max h t/T max Q min q
mm mm mm mm mm mm mm mm mm kN Kq/m
08AF6 12.7 7.95 7.85 3.96 16.6 17.8 17.0 11.0 1.5 13.8 0.91
415BF4 12.7 7.75 4.88 4.09 16.4 17.8 17.0 11.0 1.3/3.1 12.0 1.07
08BSSF20 12.7 8.51 7.75 4.45 16.7 18.2 16.5 10.5 1.6 12.0 1.06
推窗用防弯链条参数

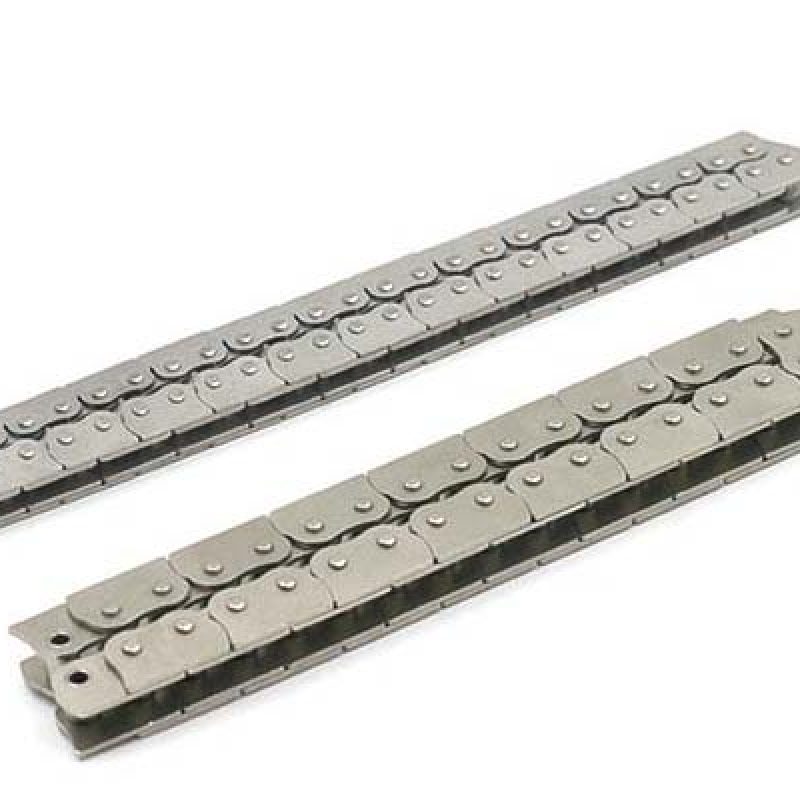

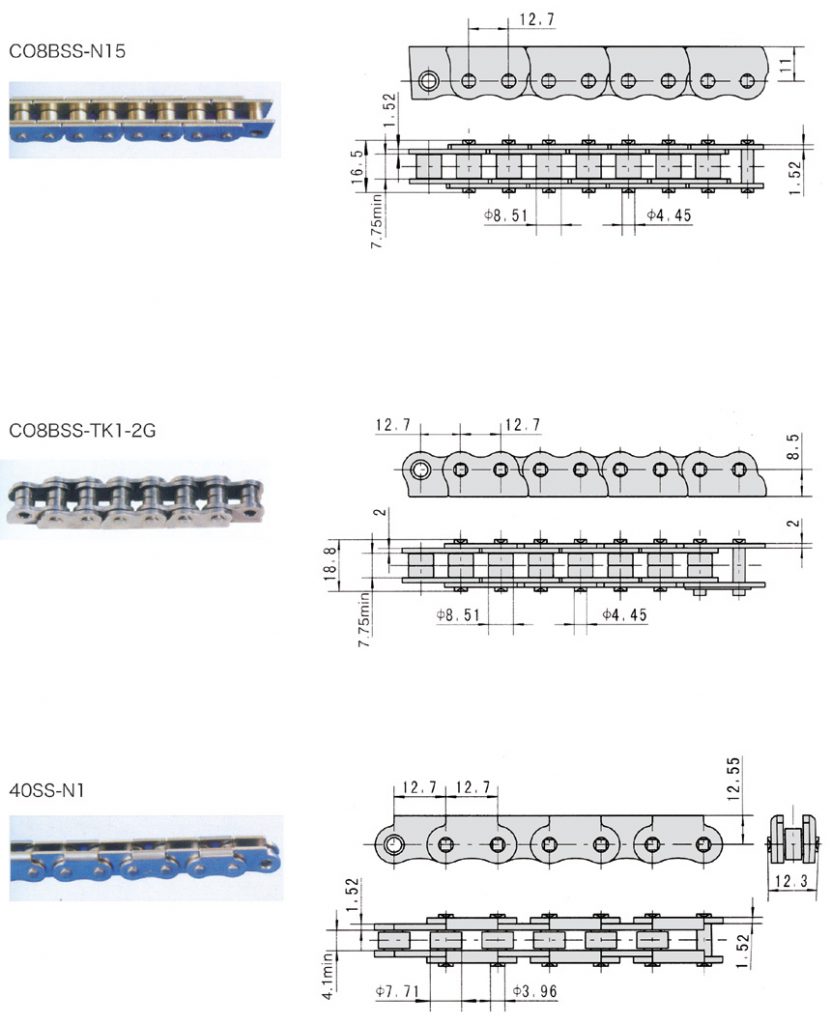

开窗器用防弯链条
