开窗器用单侧弯链条
  • 开窗器用单侧弯链条
  • 开窗器用单侧弯链条

  • 链条介绍
  • 链条参数

开窗器用单侧弯链条,包括链条主体,所述链条主体的一侧外表面设置有8字型链片,所述8字型链片的一侧外表面设置有内链板,所述8字型链片的内表面设置有销轴,所述销轴的外表面设置有套筒,所述套筒的一端外表面设置有开窗链链片,所述8字型链片的内表面与销轴的外表面滑动连接,所述销轴的外表面与内链板的内表面活动连接。

本实用新型所述的一种可以单边侧弯的开窗器链条,该链条的一侧外链片使用常规的8字型链片,其中一个空放大,可以使销轴在里面滑动,另一侧还是使用正常开窗链链片,从而来使链条达到单边侧弯的目的,提高人们的使用效率,使用方便,实用性强,带来更好的使用前景。

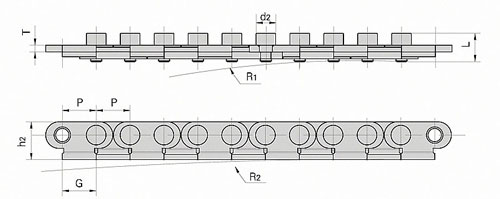

单边侧弯的开窗器链条结构
单边侧弯的开窗器链条结构

链号 节距 销轴直径 销轴长度 链板尺寸 链板尺寸 链板尺寸 侧弯半径 侧弯半径 每米长重
P d2 max L h2 max G max T max R1 R2 q
mm mm mm mm mm mm mm mm Kg/m
P12.75SB 12.75 7.4 10.65 14.25 12.8 2.5 500~800 1000 0.69
单边侧弯的开窗器链条参数
