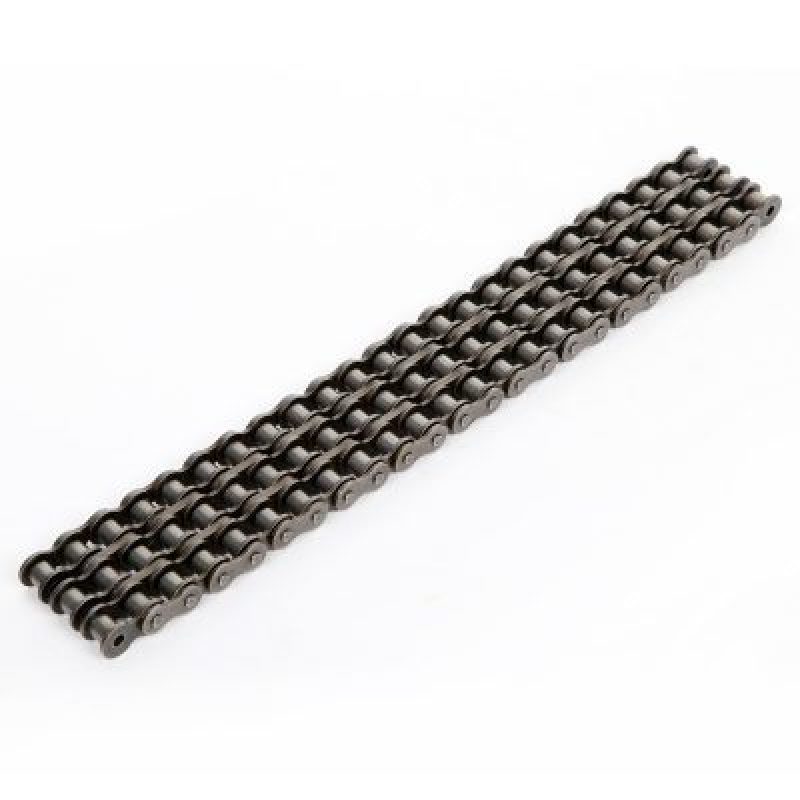

B系列三排链条

材质: 40Cr、40Mn、40Mn2、45Mn、SUS304、SUS316等

节距: 8.0-114.3mm

规格: 05B/06B/08A/10B/12B/16B/20B/24B/28B/32B/36B/40B/48B/56B/64B/72B

是否可定制: 是，需提供详细图纸

热处理方法: 退火，正火，淬火，回火，渗碳，渗氮，碳氮共渗，渗硼

表面处理: 发蓝（发黑），抛丸

是否库存品: 请咨询客服

在线咨询

链条介绍
链条参数

B系列传动用滚子链以其高强度和持久耐疲劳著称，尺寸完全遵循BS标准，可组装成单排、双排和多排，以适用所传动的功率和不同的配置空间。

根据不同的工作环境，可供选择经镀锌、镀镍、镀铬、达克罗等不同表面涂层处理的链条。

B系列三排链条

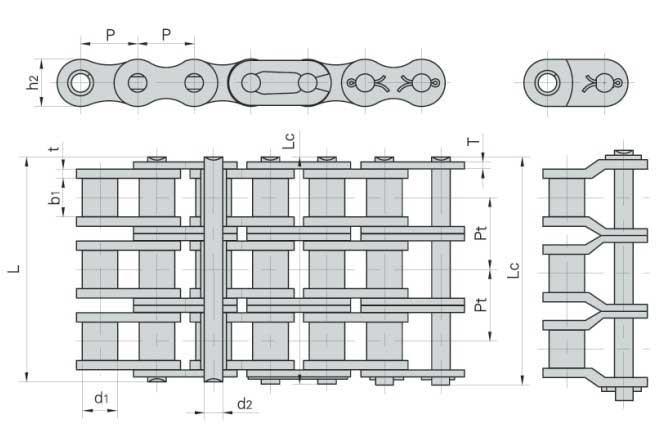

DlN/ISO 链号	节距	滚子直径	内节内宽	销轴直径	销轴长度	销轴长度	内链板高度	链板厚度	排距	极限拉伸载荷
	P	d1 max	b min	d2 max	L max	Lc max	h2 max	t/T max	Pt	Q min
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN
05B-3	8.00	5.00	3.00	2.31	19.5	20.2	7.00	0.80	5.64	11.1
06B-3	9.525	6.35	5.72	3.28	33.8	34.6	8.20	1.30	10124	24.9
08B-3	12.70	8.51	7.75	4.45	44.9	46.0	11.80	1.60	13.92	47.5
10B-3	15.875	10.16	9.65	5.08	52.8	54.2	14.70	1.70	16.59	66.7
12B-3	19.05	12.07	11.68	5.72	61.5	63.0	16.10	1.85	19.46	86.7
16B-3	25.40	15.88	17.02	8.28	99.4	101.0	21.00	4.1/3.1	31.88	160
20B-3	31.75	19.05	19.58	10.19	113.5	117.0	26.30	4.5/3.5	36.45	250
24B-3	38.10	25.40	25.40	14.63	150.0	154.7	33.30	6.0/4.8	48.36	425
28B-3	44.45	27.94	30.99	15.90	184.2	189.5	36.80	7.5/6.0	59.56	530
32B-3	50.80	29.21	30.99	17.81	182.4	188.2	42.00	7.0/6.0	58.55	670
40B-3	63.50	39.37	38.10	22.89	226.8	233.8	52.96	8.5/8.0	72.29	950
48B-3	76.20	48.26	45.72	29.24	281.6	289.4	63.80	12/10	91.21	1500
56B-3	88.90	53.98	53.34	34.32	327.8	336.2	77.80	13.5/12	106.60	2240
64B-3	101.6	63.50	60.96	39.40	370.1	380.0	89.67	15/13	119.89	3000
72B-3	114.3	72.39	68.58	44.48	420.0	429.0	103.60	17/15	136.27	3750

B系列三排链条参数

三排传动链条三排滚子链条三排链条
