- 链条介绍
- 链条参数

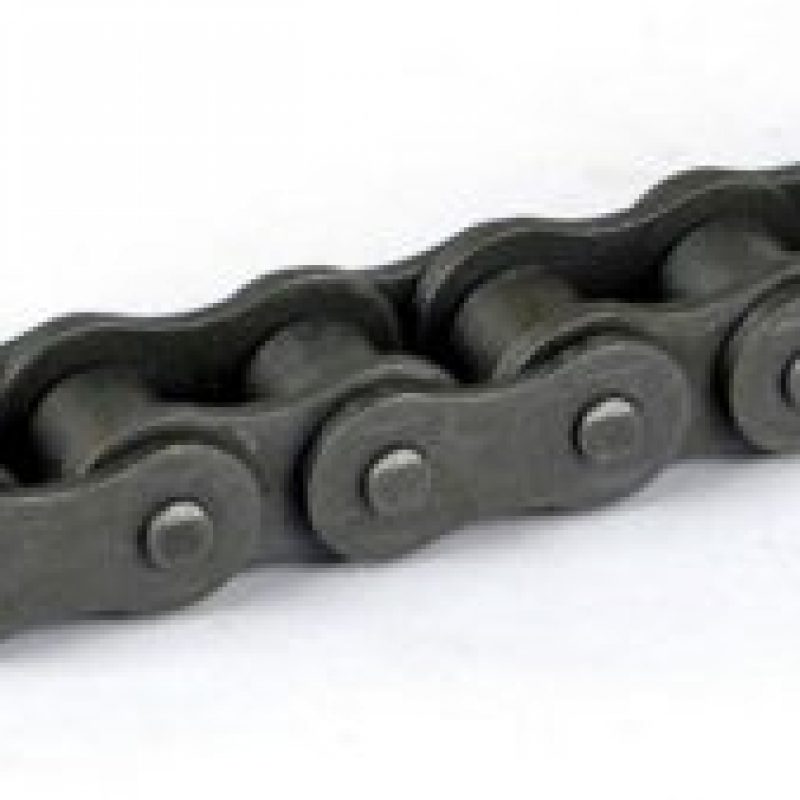

科艾的加重系列滚子链是在传动用滚子链的基础上，链板加厚至更大一规格，销轴选用特种合金钢制造。这种链条相比于普通的滚子链，具有更高的疲劳强度，更适于在连续重载或重复冲击载荷的工况下使用。

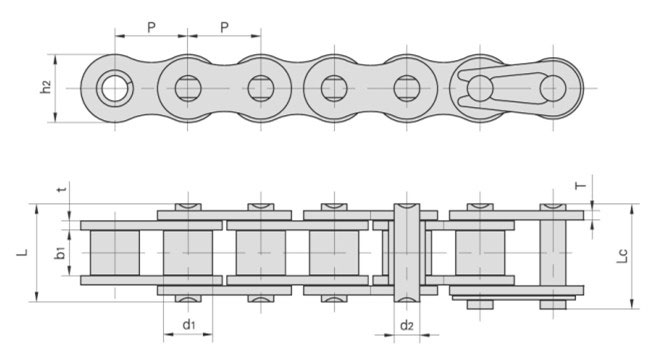

| 链号 | 节距 | 滚子直径 | 内节内宽 | 销轴直径 | 销轴长度 | 销轴长度 | 内链板高度 | 链板厚度 | 极限拉伸载荷 | 每米长重 |
| Chain No. | P | d1 max | b1 min | d2 max | L max | Lc max | h2 max | t/T | Q min | q |
| mm | mm | mm | mm | mm | mm | mm | mm | kN/LB | kg/m | |
| 04BH | 6.000 | 4.00 | 2.80 | 1.85 | 8.4 | 9.4 | 5.0 | 0.9 | 5.0/1136 | 0.14 |
| *06BH | 9.525 | 6.35 | 5.72 | 3.58 | 14.4 | 1514 | 8.2 | 1.6 | 11.25/2557 | 0.51 |
| 08BH | 12.70 | 8.51 | 7.85 | 4.45 | 18.8 | 19.9 | 11.8 | 2.03 | 20.6/4682 | 0.79 |
| 10BH | 15.875 | 10.16 | 9.65 | 5.08 | 20.2 | 21.6 | 14.7 | 1.85 | 25.0/5681 | 1.03 |
| 12BH | 19.05 | 12.07 | 11.68 | 5.94 | 25.2 | 26.8 | 16.0 | 2.42 | 40.0/9091 | 1.45 |
| 12BV | 19.05 | 1.2.07 | 11.68 | 6.10 | 24.5 | 26.5 | 16.0 | 2.42 | 36.00/8182 | 1.43 |
| 12BHF2 | 19.05 | 112.07 | 13.50 | 5.72 | 28.8 | 30.3 | 16.5 | 2.80 | 35.0/7954 | 1.71 |
| 16BH | 25.40 | 15.88 | 17.02 | 8.90 | 35.7 | 38.9 | 24.1 | 4.0/3.1 | 80.0/8182 | 3.11 |
| 24BH | 38.10 | 25.40 | 25.40 | 14.63 | 58.6 | 6314 | 36.2 | 7.5/6.0 | 225/51136 | 9.00 |
| 24BHF2 | 38.10 | 25.40 | 25.40 | 14.63 | 57.8 | 62.2 | 37.0 | 7.2/6.0 | 225.4/51227 | 9.10 |
