齿轮传动的特点和基本类型

齿轮传动用来传递任意两轴之间的运动和动力,其圆周速度可达到300m/s,传递功率可达105kw,齿轮直径可从1mm到150m以上,是现代机械中应用最广的一种机械传动。齿轮传动与摩擦轮和带轮传动相比主要有以下优点:

1、传递动力大、效率高;

2、寿命长,工作平稳,可靠性高;

3、能保证恒定的传动比,能传递成任意夹角两轴间的运动。

它的主要缺点有:制造、安装精度要求较高,因而成本也较高;不宜作轴间距离过大的传动。

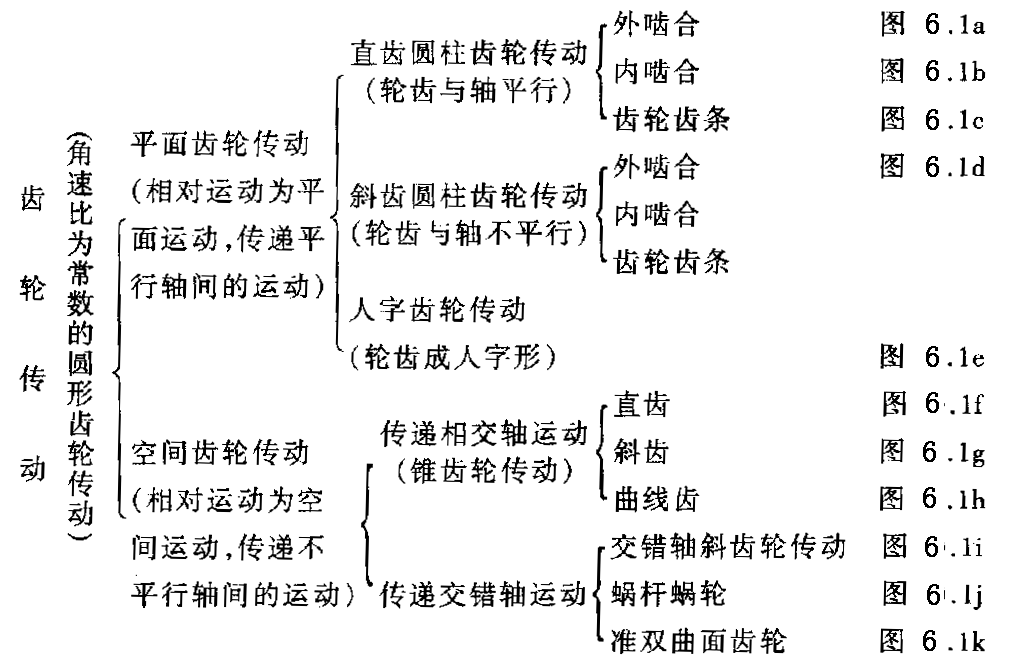

表1 齿轮传动的分类

齿轮传动的分类

按照一对齿轮传动的角速比是否恒定,可将齿轮传动分为非圆齿轮传动(角速比变化)及圆形齿轮传动(角速比恒定)两大类。本章只研究圆形齿轮传动。齿轮的具体分类方法见图6.1和表6.1。

齿轮传动的分类

按照齿轮齿廓曲线的不同齿轮又可分为渐开线齿轮、圆弧齿轮、摆线齿轮等,本章仅讨论制造、安装方便,应用最广的渐开线齿轮。

按照工作条件的不同,齿轮传动又可分为开式齿轮传动和闭式齿轮传动两种。前者轮齿外露,灰尘易于落于齿面,后者轮齿封闭在箱体内。

按照齿廓表面的硬度可分为软齿面(硬度≤350HBS)齿轮传动和硬齿面(硬度>350HBS)齿轮传动两种。
