短节距单孔折弯板附件
  • 短节距单孔折弯板附件
  • 短节距单孔折弯板附件

  • 链条介绍
  • 链条参数

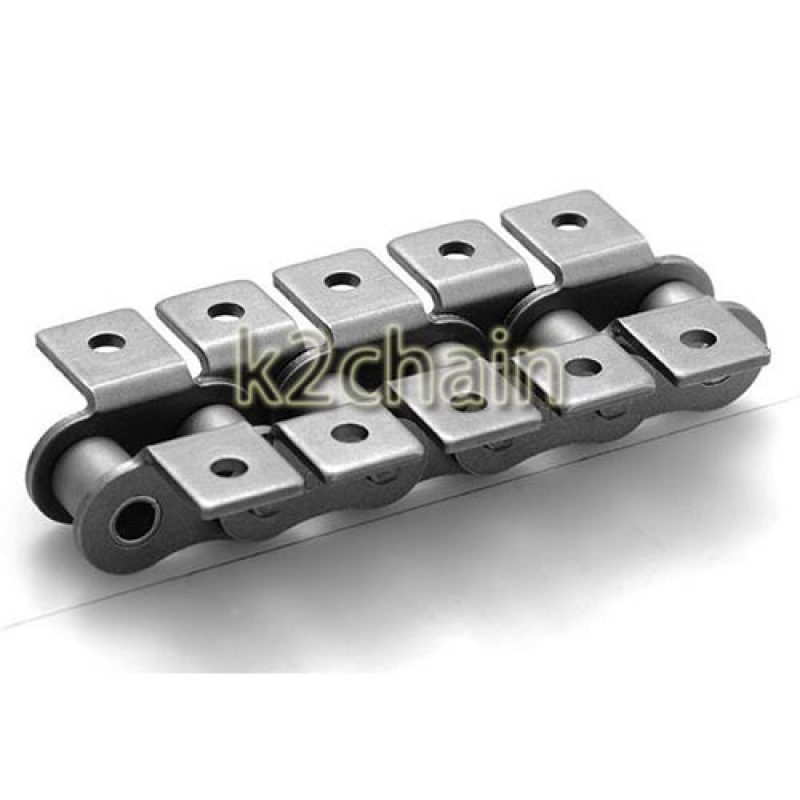

滚子链(传动用)型的链板上安装了A1或K1附件的链条。

链条节距较小,较小零部件可用小节距链输送,适用于较短距离的输送。

高速、顺畅、静音地运行。

可使用传动滚子链轮

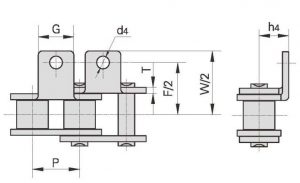

DIN/ISO ANSI P G F W T h4 d4
链号 链号 mm mm mm mm mm mm mm
04C 25 6.350 5.6 13.80 23.2 0.80 4.30 3.4
06C 35 9.525 7.9 19.00 28.60 1.30 6.35 3.4
08A 40 12.700 9.5 25.40 35.20 1.50 7.90 3.4
085 41 12.700 9.5 24.00 33.4 1.30 6.90 3.6
10A 50 15.875 12.17 31.75 46.2 2.03 10.30 5.5
12A 60 19.050 15.9 38.10 55.6 2.42 11.90 5.5
16A 80 25.400 19.1 50.80 64.8 3.25 15.90 6.8
20A 100 31.750 25.4 63.50 87.3 4.00 19.80 9.2
24A 120 38.100 28.6 76.20 108.5 4.80 23.00 9.8
28A 140 44.450 34.9 88.90 123.0 5.60 28.60 11.4
32A 160 50.800 38.1 101.60 142.8 6.40 31.75 13.1
40A 200 63.500 50.8 127.00 179.0 8.00 42.88 16.3
*06B   9.525 8.0 19.04 27.0 1.30 6.50 3.5
08B   12.700 9.5 25.40 36.4 1.60 8.90 4.5
10B   15.875 14.3 31.75 44.6 1.70 10.31 5.3
12B   19.050 16.0 38.10 52.4 1.85 13.46 6.4
16B   25.400 19.1 50.80 72.6 3.10 15.88 6.4
20B   31.750 35.0 63.50 100.5 3.50 19.80 9.0
24B   38.100 30.0 76.20 108.4 4.80 26.67 10.5
28B   44.450 35.0 88.90 123.0 6.00 28.58 13.1
32B   50.800 38.1 101.60 142.8 6.00 31.75 13.1
短节距链条附件参数

*直链板
