短节距双孔折弯板附件
  • 短节距双孔折弯板附件
  • 短节距双孔折弯板附件

  • 链条附件介绍
  • 链条附件参数

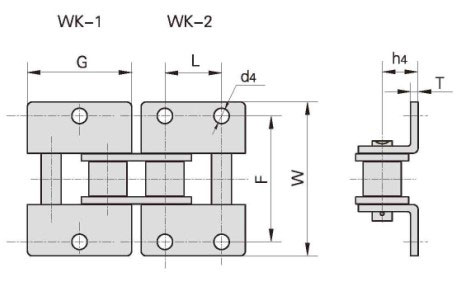

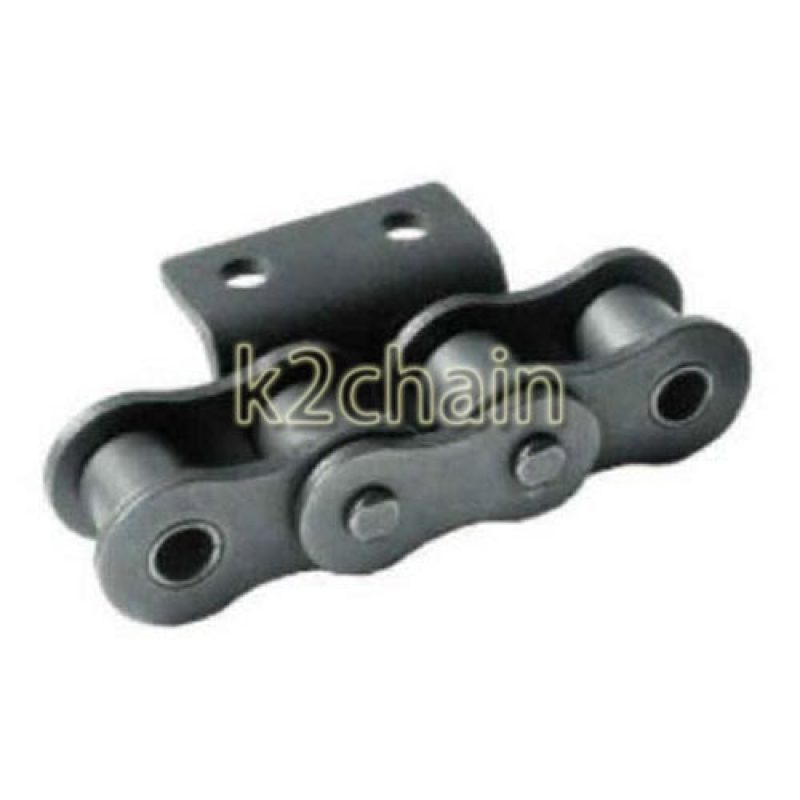

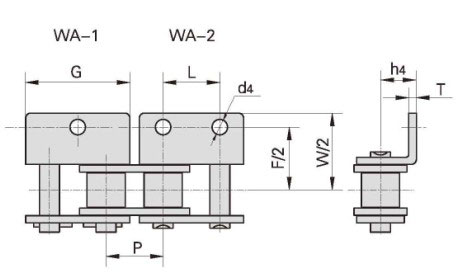

滚子链(传动用)型的链板上安装了WA1/WA2、WK1/WK2附件的链条。

链条节距较小,较小零部件可用小节距链输送,适用于较短距离的输送。

高速、顺畅、静音地运行。

可使用传动滚子链轮

DIN/IS0 链号 ANSI 链号 P G L F W T h4 d4
mm mm mm mm mm mm mm mm
04C 25 6.350 11.41 6.350 13.80 23.2 0.80 4.30 3.4
06C 35 9.525 17.32 9.525 19.00 28.6 1.30 6.35 2.8
08A 40 12.700 23.00 12.700 25.40 35.6 1.50 7.90 3.4
085 41 12.700 22.30 12.700 24.00 35.0 1.30 7.20 4.85
10A 50 15.875 28.80 15.875 31.75 46.8 2.03 10.30 5.5
12A 60 19.050 34.65 19.050 38.10 56.4 2.42 11.90 5.5
16A 80 25.400 45.90 25.400 50.80 73.2 3.25 15.90 6.8
20A 100 31.750 57.65 31.750 63.50 89.8 4.00 19.80 9.2
24A 120 38.100 69.30 38.100 76.20 108.8 4.80 23.00 9.8
28A 140 44.450 80.45 44.450 88.90 123.0 5.60 28.60 11.4
32A 160 50.800 92.00 50.800 101.60 142.8 6.40 31.75 13.1
40A 200 63.500 115.5 63.500 127.00 179.0 8.00 42.88 16.3
*06B 9.525 17.72 9.525 19.04 27.0 1.30 6.50 3.5
08B 12.700 24.00 12.700 25.40 36.4 1.60 8.90 4.3
10B 15.875 29.58 15.875 31.80 44.6 1.70 10.31 5.3
12B 19.050 34.05 19.050 38.10 52.4 1.85 13.46 6.4
16B 25.400 46.40 25.400 50.80 72.6 3.10 15.88 6.4
20B 31.750 58.10 31.750 63.00 100.5 3.50 19.80 9.0
24B 38.100 71.30 38.100 76.20 108.4 4.80 26.67 10.5
28B 44.450 81.1 44.450 88.90 123.0 6.00 28.58 13.1
32B 50.800 92.8 50.800 101.60 142.8 6.00 31.75 13.1
短节距双孔折弯板附件参数

*直链板
