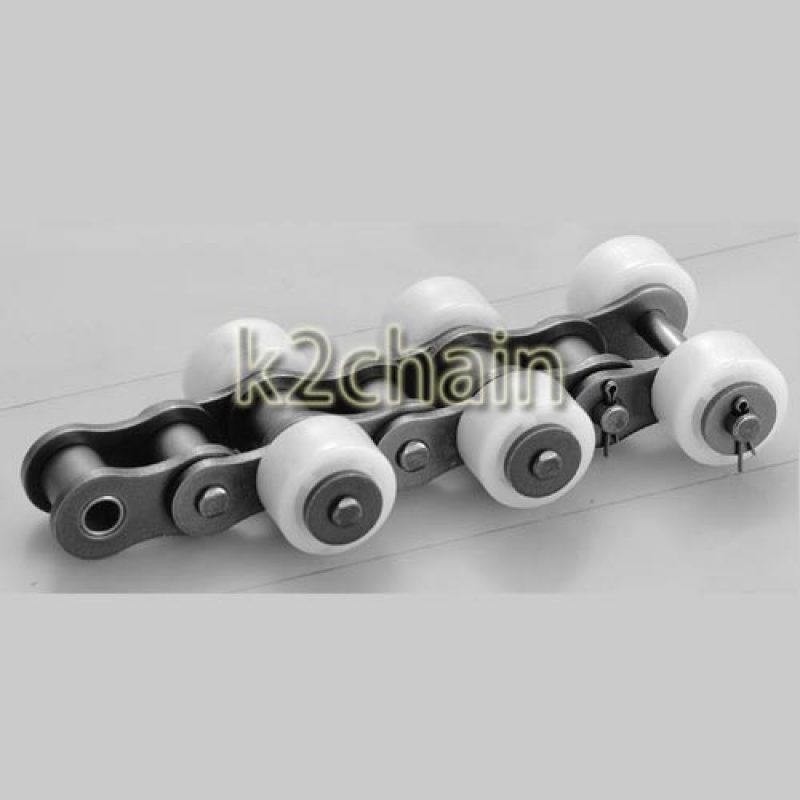

短节距侧置滚轮链条
  • 链条介绍
  • 链条参数

短节距侧置滚子链条是将链条的销轴延长,在伸长部分安装可自由转动的滚子的自由流动链。

侧置滚子较适合将设备的更小型化。而且可安装复数侧置滚子,可将小输送物可直接承载在输送链上。

提供标准规格,免加油规格,SS(不锈钢)规格。

*还可提供NP(镀镍规格),请咨询我司。

一、特点

由于安装了侧置滚子,较适合输送机的更小型化。

可进行后屈,返回侧的布局变得更容易。

可安装复数侧置滚子,可将小输送物直接于承载侧置滚子上输送。

二、标准介绍

1、标准规格

链条本体为不锈钢材,R滚子可选择钢材或塑料材质。

钢制滚子

・全零部件都为钢制的热处理硬化品。

・可使用温度范围:-10℃~150℃

・需要加油。

工程塑料大滚子

・轻量(比钢制类型轻30%),低噪音(比钢制类型降低5-7dB)

・进行抵抗(对钢制相比比降低30%)

・可使用温度范围:-10℃~80℃

・链销和套筒之间需要供油。工程塑料滚子为白色。

2、免加油规格

・采用特殊含油烧结,无需加油也可长期使用。

※侧置钢制滚子需要加油。

・容许张力与标准规格相同,为了区别,内外链板实施黑染处理。

・可使用温度范围:-10℃~150℃

・在药品·水中或者洗涤·脱脂环境下,请避免使用。

・可提供到C2102为止的尺寸。

・侧置滚子可选择工程塑料(塑料滚子,塑料止动滚子,导电滚子)或钢材。

3、不锈钢规格

・除了链销(析出硬化不锈钢),其他零件采用18-8不锈钢,具有耐腐蚀性。

・可选择不锈钢小滚子,或不锈钢双倍节大滚子。

钢制滚子

・链条本体和滚子均为钢材,具有耐腐蚀性。

・可使用温度范围:-20℃~400℃

・需要加油。

工程塑料大滚子

・轻量(比钢制类型轻30%),低噪音(比钢制类型降低5-7dB)

・进行抵抗(对钢制相比比降低30%)

・可使用温度范围:-20℃~80℃

・链销和套筒之间需要供油。工程塑料滚子为白色。

三、结构

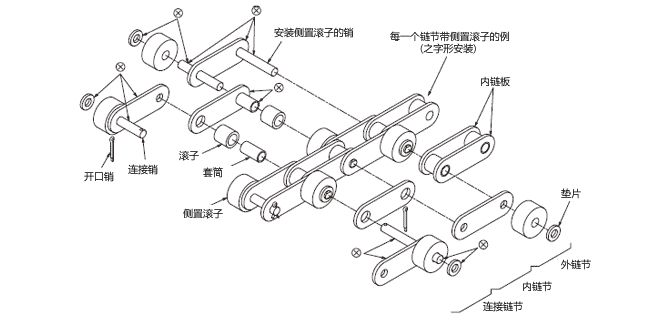

侧滚轮链条结构
侧滚轮链条结构

四、侧置滚子安装位置

千鸟型(之字形)平行型(对称型)
侧置滚轮链条-千鸟型侧置滚轮链条-平行型

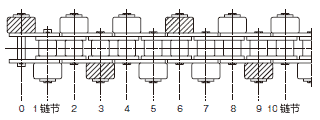

・图示为每一个链节带千鸟型(之字形)侧置滚子例。
・错列安装的场合,标准为每三个链节安装一个止动滚子。(图的斜线)

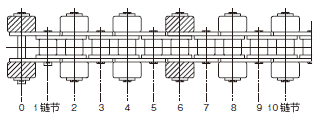

・图2是平行安装侧置滚子的例子。侧滚轮可安装于每两个链节以上的间隔。
・每两个链节平行安装的场合,标准为每六个链节安装一个止动滚子。(图的斜线)
链号链号节距滚子直径内节内宽销轴直径链板厚度内链板高度销轴长度销轴长度销轴长度钢制滚珠尺寸钢制滚珠尺寸
Chain No.Chain NoPR
max
W
min
D
max
T
max
H
max
L1
max
L2
max
L3
max
DsHs
A系列B系列mmmmmmmmmmmmmmmmmmmmmm
404012.707.927.853.981.5012.079.9518.0019.5015.887.80
505015.87510.169.405.092.0315.0912.0021.8023.5019.059.40
606019.0511.9112.575.962.4218.0814.7528.0030.6022.2312.6
808025.4015.8815.757.943.2524.1319.2535.2038.2028.5815.80
10010031.7519.0518.909.544.0030.1822.8545.9045.9039.6719.00

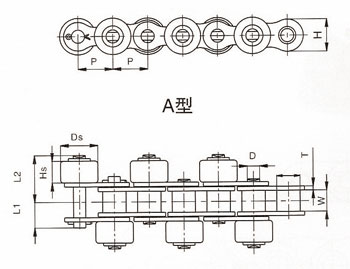

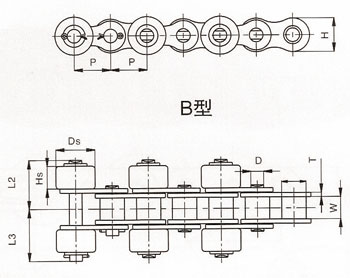

短节距侧置滚轮链条参数
