双节距顶置滚子链条
  • 双节距顶置滚子链条

  • 链条介绍
  • 链条参数

双节距带顶置滚子链是将滚子链的链板向上延长,在延长部分安装可自由滚动的顶置滚子的自由流动链。
链条本体的宽度尺寸比其他自由流动链小,顶置滚子由两侧链板支撑,适于需要坚固自由流动链的输送设备。
提供标准规格,免加油规格,SS(不锈钢)规格。
*还可提供NP(镀镍规格),请咨询敝公司。

1、用途

适于低速搬运重物,多用于汽车生产设备

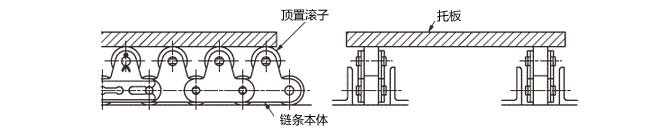

顶置滚子链条用途
顶置滚子链条用途


2、规格

标准规格

  • 链条的所有零件,包括滚子,全部使用热硬化处理的钢材。
  • 顶置滚子可选择塑料滚子或钢制滚子。
  • 可使用温度范围:-10℃~150℃
  • 需要加油。

免加油规格

  • 采用特殊含油烧结套筒,无需加油也可长时间使用。(钢制顶置滚子需要加油。)
  • 顶置滚子可选择塑料滚子或钢制滚子。
  • 容许张力与标准规格相同,为了区别,内外链板实施黑染处理。
  • 可使用温度范围:-10℃~150℃
  • 在药品·水中或者洗涤·脱脂环境下,请避免使用。

SS(不锈钢)规格

  • 链条本体及本体滚子采用18-8不锈钢,具有耐腐蚀性。
  • 可使用温度范围:-20℃~400℃
  • 需要加油。


3、结构

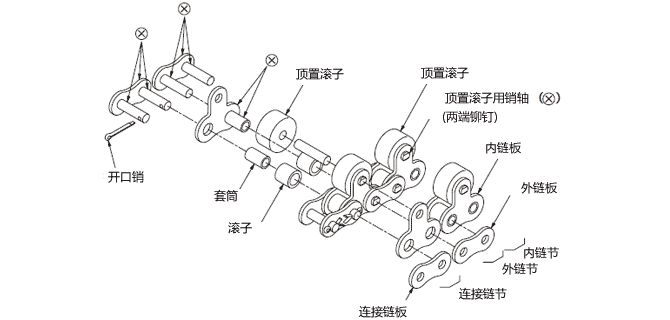

顶置滚子链条结构
顶置滚子链条结构("X" 表示过盈配合)

双节距顶置滚子链条结构
双节距顶置滚子链条结构

链号 节距 滚子直径 内节内宽 销轴 销轴 内链板高度 C Z DF
        直径 长度
  P d1 b1 d2 L h2
  mm mm mm mm mm mm
C2040SSTR 25.4 7.95 7.85 3.96 16.6 12 15 21 15.88
C2050SSTR 31.75 10.16 9.40 5.08 20.5 15 19 26.5 19.05
C2060SSTR 38.1 11.91 12.57 5.94 25.3 18 23 31.6 22.23
C2080SSTR 50.8 15.88 15.75 7.92 32.7 24 29 40.5 28.58
C2100SSTR 63.5 19.05 18.9 9.53 39.8 30.18 35.4 49.7 39.69
双节距顶置滚轮链条参数
