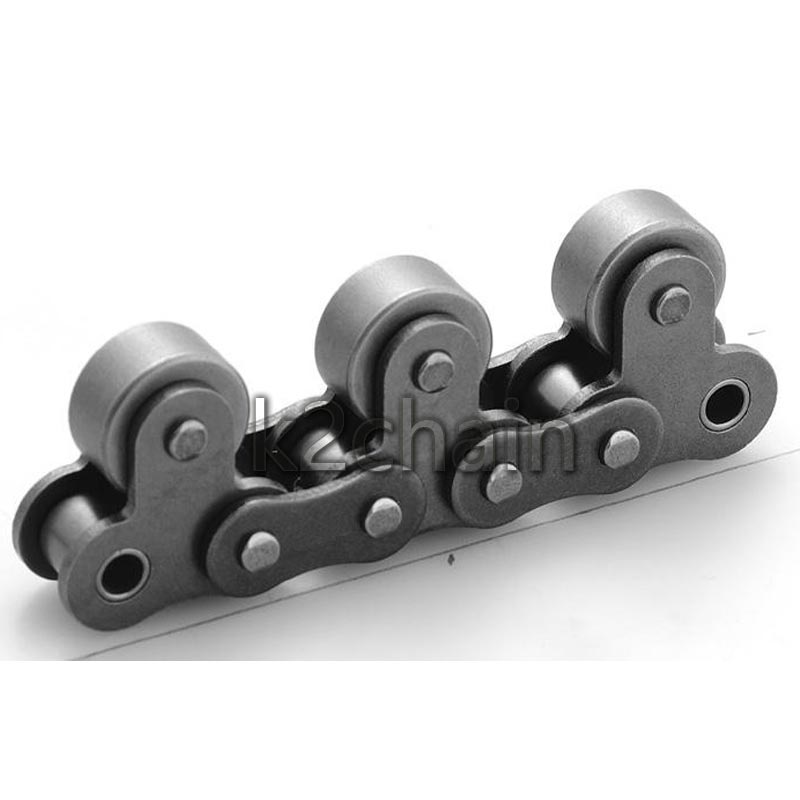

短节距带顶置滚子链是将滚子链的链板向上延长,在延长部分安装可自由滚动的顶置滚子的自由流动链。
链条本体的宽度尺寸比其他自由流动链小,顶置滚子由两侧链板支撑,适于需要坚固自由流动链的输送设备。
提供标准规格,免加油规格,SS(不锈钢)规格。
*还可提供NP(镀镍规格),请咨询敝公司。

1、用途

适于低速搬运重物,多用于汽车生产设备

短节距顶置滚子链条
顶置滚子链条用途


2、规格

标准规格

  • 链条的所有零件,包括滚子,全部使用热硬化处理的钢材。
  • 顶置滚子可选择塑料滚子或钢制滚子。
  • 可使用温度范围:-10℃~150℃
  • 需要加油。

免加油规格

  • 采用特殊含油烧结套筒,无需加油也可长时间使用。(钢制顶置滚子需要加油。)
  • 顶置滚子可选择塑料滚子或钢制滚子。
  • 容许张力与标准规格相同,为了区别,内外链板实施黑染处理。
  • 可使用温度范围:-10℃~150℃
  • 在药品·水中或者洗涤·脱脂环境下,请避免使用。

SS(不锈钢)规格

  • 链条本体及本体滚子采用18-8不锈钢,具有耐腐蚀性。
  • 可使用温度范围:-20℃~400℃
  • 需要加油。


3、结构

顶置滚子链条结构

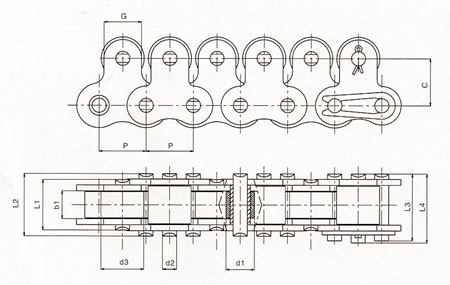

顶置滚子链条结构("X" 表示过盈配合)

链号 节距 滚子直径 滚子直径 内节内宽 销轴直径 销轴长度 销轴长度 销轴长度 销轴长度 链板尺寸 链板尺寸
Chain No. P d1
max
d3
max
b1
min
d2
max
L1
max
L2
max
L3
max
L4
max
G C
  mm mm mm mm mm mm mm mm mm mm mm
08A-1 12.700 7.95 11.0 7.85 3.96 13.5 16.6 17.8 18.8 9.5 12.7
10A-1 15.875 10.16 15.0 9.40 5.08 16.5 20.7 22.2 23.3 12.7 15.9
12A-1 19.050 11.91 18.0 12.57 5.94 21.0 25.9 27.7 28.3 15.9 18.3
16A-1 25.400 15.88 24.0 15.75 7.92 26.2 32.7 35.0 36.5 19.1 24.6
20A-1 31.700 19.05 30.0 18.90 9.53 32.3 40.4 44.7 44.7 25.4 31.8
短节距顶置滚子链条参数
