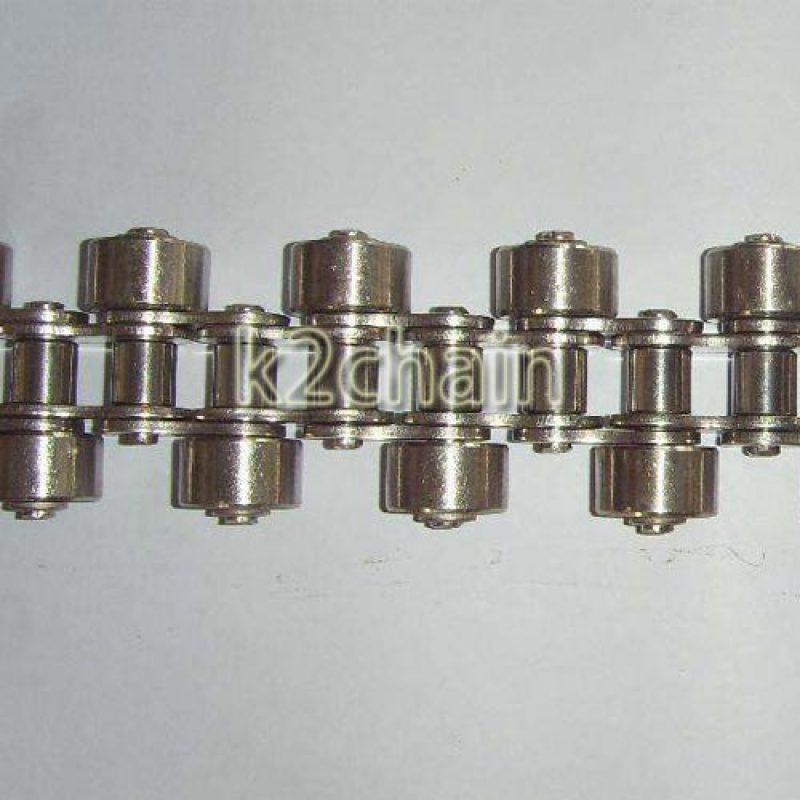

不锈钢短节距侧置滚轮输送链条
  • 不锈钢短节距侧置滚轮输送链条

  • 链条介绍
  • 链条参数

不锈钢短节距侧置滚子链条是将链条的销轴延长,在伸长部分安装可自由转动的滚子的自由流动链。

侧置滚子较适合将设备的更小型化。而且可安装复数侧置滚子,可将小输送物可直接承载在输送链上。

一、特点

由于安装了侧置滚子,较适合输送机的更小型化。

可进行后屈,返回侧的布局变得更容易。

可安装复数侧置滚子,可将小输送物直接于承载侧置滚子上输送。

二、标准介绍不锈钢规格

・除了链销(析出硬化不锈钢),其他零件采用18-8不锈钢,具有耐腐蚀性。

・可选择不锈钢小滚子,或不锈钢双倍节大滚子。

钢制滚子

・链条本体和滚子均为钢材,具有耐腐蚀性。

・可使用温度范围:-20℃~400℃

・需要加油。

工程塑料大滚子

・轻量(比钢制类型轻30%),低噪音(比钢制类型降低5-7dB)

・进行抵抗(对钢制相比比降低30%)

・可使用温度范围:-20℃~80℃

・链销和套筒之间需要供油。工程塑料滚子为白色。

三、结构

侧滚轮链条结构
侧滚轮链条结构

四、侧置滚子安装位置

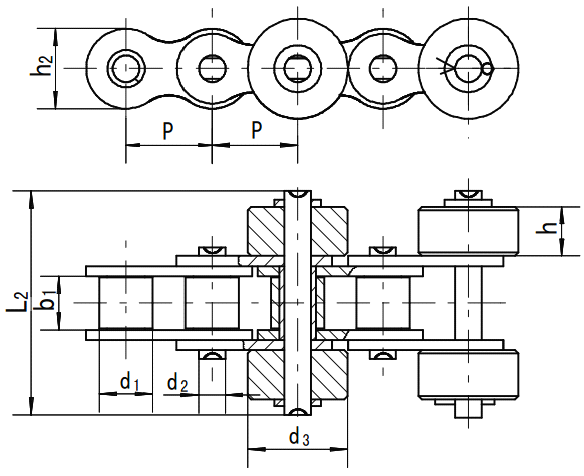

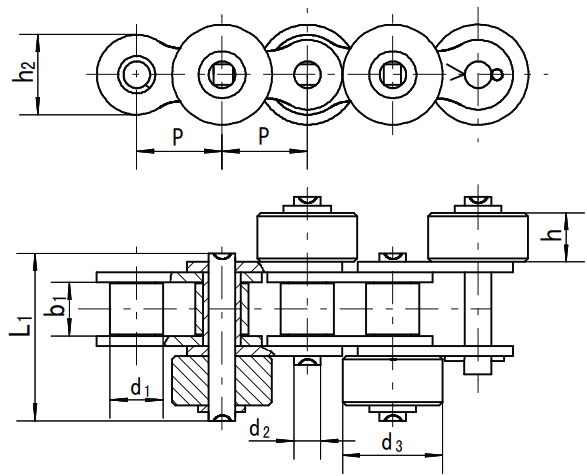

千鸟型(之字形) 平行型(对称型)
侧置滚轮链条-千鸟型 侧置滚轮链条-平行型
・图示为每一个链节带千鸟型(之字形)侧置滚子例。
・错列安装的场合,标准为每三个链节安装一个止动滚子。(图的斜线)
・图2是平行安装侧置滚子的例子。侧滚轮可安装于每两个链节以上的间隔。
・每两个链节平行安装的场合,标准为每六个链节安装一个止动滚子。(图的斜线)

链号 节距 滚子直径 内节内宽 内链板高度 销轴直径 销轴长度 销轴长度 滚轮直径 滚轮高度 极限拉伸载荷
  P d1 b1 h2 d2 L1 L2 d3 h Q
  mm mm mm mm mm mm mm mm mm KN
SR40SS 12.7 7.95 7.85 12 3.96 25.8 35.3 15.88 7.8 9.8
SR50SS 15.875 10.16 9.40 15 5.08 31.2 42.3 19.05 9.4 16.2
SR60SS 19.05 11.91 12.57 18 5.94 39.45 55.95 24 12.6 21
SR80SS 25.4 15.88 15.75 24 7.92 50.9 69.6 28.58 15.7 36
SR100SS 31.75 19.05 18.9 30.18 9.53 61 83.8 39.69 18.8 58.9
不锈钢短节距侧置滚链条参数
