短节距直立双孔附件

材质: 40Cr、40Mn、40Mn2、45Mn、SUS304、SUS316等

节距: 6.35-63.5

规格: 04C/06C/085/08A/10A/12A/16A/20A/24A/28A/32A/36A/40A/06B/08B/10B/12B/16B/20B/24B

是否可定制: 是，需提供详细图纸

热处理方法: 退火，正火，淬火，回火，渗碳，渗氮，碳氮共渗，渗硼

表面处理: 发蓝（发黑），抛丸

是否库存品: 请咨询客服

在线咨询

链条附件介绍

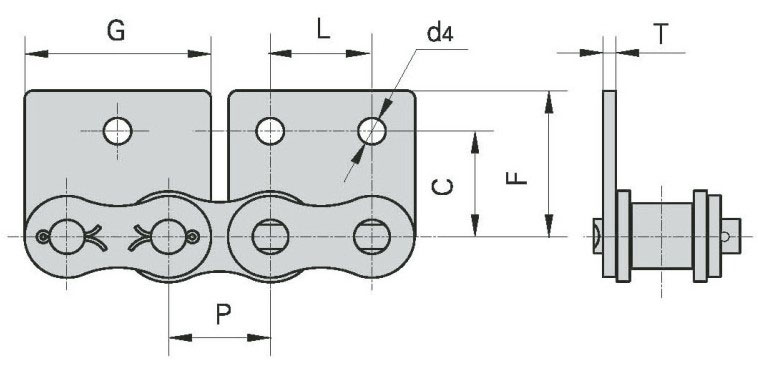

链条附近尺寸

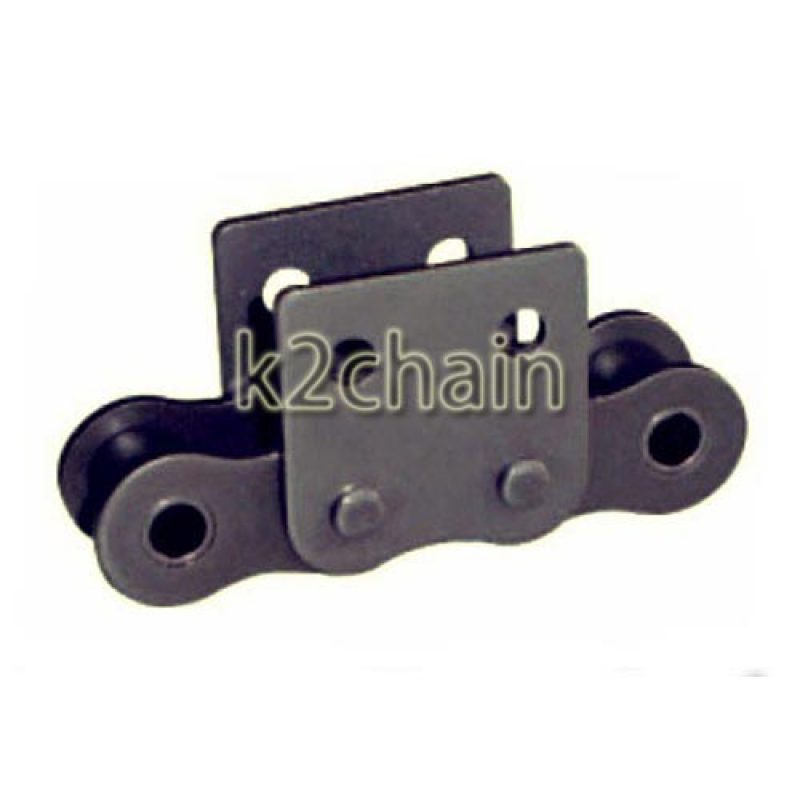

滚子链（传动用）型的链板上安装了WSA2、WSK2附件的链条。

链条节距较小，较小零部件可用小节距链输送，适用于较短距离的输送。

高速、顺畅、静音地运行。

可使用传动滚子链轮。

短节距直立双孔附件 — 短节距直立双孔附件-WSA2

短节距直立双孔附件 — 短节距直立双孔附件-WSA2

DIN/ISO 链号	ANSI 链号	P	G	L	C	F	T	d4
		mm	mm	mm	mm	mm	mm	mm
04C	25	6.350	11.41	6.350	7.95	11.70	0.80	3.4
06C	35	9.525	17.32	9.525	9.50	14.55	1.30	2.8
08A	40	12.700	23.OO	12.700	12.70	17.40	1.50	3.4
085	41	12.700	21.20	12.700	11.85	16.55	1.30	3.6
10A	50	15.875	28.80	15.875	15.90	23.05	2.03	5.5
12A	60	19.050	34.65	19.050	18.30	26.86	2.42	5.5
16A	80	25.400	45.90	25.400	24.60	35.45	3.25	6.8
20A	100	31.750	57.65	31.750	31.80	44.00	4.00	9.2
24A	120	38.100	69.30	38.100	36.50	51.60	4.80	9.8
28A	140	44.450	80.45	44450	44.50	62.00	5.60	11.4
32A	160	50.800	92.00	50.800	50.80	69.85	6.40	13.1
40A	200	63.500	115.5	63.500	63.50	88.90	8.OO	16.3
*06B		9.525	17.72	9.525	9.52	13.50	1.30	3.5
08B		12.700	23.30	12.700	13.35	18.90	1.60	4.3
10B		15.875	29.58	15.875	16.50	22.95	1.70	5.3
12B		19.050	34.05	19.050	21.45	28.60	1.85	6.4
16B		25.400	46.40	25.400	23.15	34.00	3.10	6.4
20B		31.750	58.10	31.750	30.50	45.70	3.50	9.0
24B		38.100	71.30	38.100	42.70	61.50	4.80	10.5

短节距直立双孔附件参数

*直板链

短节距直立双孔附件短节距输送链条
