材质: 40Cr、40Mn、40Mn2、45Mn、SUS304、SUS316等
节距: 12.7-38.1
规格: 08B-U1-2/10B-U1-2/12B-U1-2/16A-U1-2/16B-U1-2/20B-U1-2/24B-U1-2
是否可定制: 是，需提供详细图纸
热处理方法: 退火，正火，淬火，回火，渗碳，渗氮，碳氮共渗，渗硼
表面处理: 发蓝（发黑），抛丸
是否库存品: 请咨询客服
- 链条附件介绍
- 链条附件尺寸
采用标准单双排精密滚子链条，配U型不锈钢链板、冷轧碳钢板镀锌及镀铬等附件组合加工而成，
带U型附件滚子链条承载较重，输送平稳能力强，广泛应用于倍速链组装线平移机、移载机输送链条。

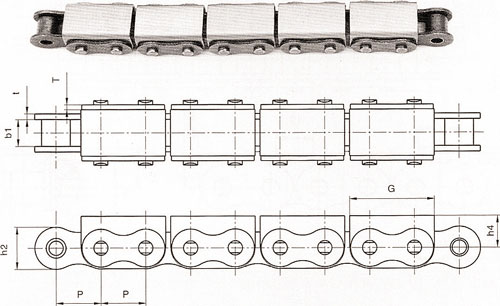

| 链号 | 节距 | 内节宽度 | 滚子直径 | 销轴直径 | 内链板高度 | 链板厚度 | 弯板平台高度 | 弯板宽度 | 极限拉伸载荷 |
| P | b1 | d1 | d2 | h2 | t/T | h4 | G | Q | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| 10B-U1 | 15.875 | 9.65 | 10.16 | 5.08 | 14.7 | 1.7 | 11.3 | 30 | 44.5/10114 |
| 16A-U1 | 25.4 | 15.75 | 15.88 | 7.92 | 24 | 3.25 | 18 | 49 | 113.4/25773 |

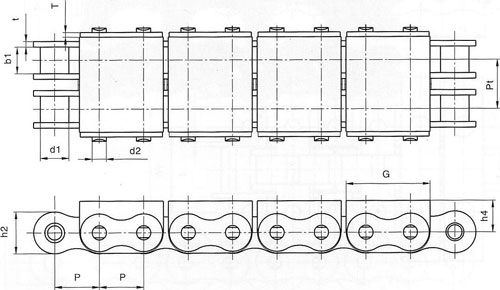

U型盖板输送链条-双排
| 链号 | 节距 | 内节宽度 | 滚子直径 | 销轴直径 | 内链板高度 | 链板厚度 | 弯板平台高度 | 弯板宽度 | 排拒 | 极限拉伸载荷 |
| P | b1 | d1 | d2 | h2 | t/T | h4 | G | pt | Q | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| 08B-U2 | 12.7 | 7.75 | 8.51 | 4.45 | 11.8 | 1.6 | 8.3 | 24.2 | 13.92 | 32.0/7273 |
| 10B-U2 | 15.875 | 9.65 | 10.16 | 5.08 | 14.7 | 1.7 | 11.3 | 30 | 16.59 | 44.5/10114 |
| 16A-U2 | 25.4 | 15.75 | 15.88 | 7.92 | 24 | 3.25 | 18 | 49 | 29.29 | 113.4/25773 |
